§ 7. 15. ВЕДОМЫЙ СЕТЬЮ ТРЕХФАЗНЫЙ ИНВЕРТОР, ВЫПОЛНЕННЫЙ ПО МОСТОВОЙ СХЕМЕ

Схема такого инвертора приведена нарис. 7.80, а, а диаграммы напряжения и тока, иллюстрирующие режим его работы, - на рис. 7.80, б-д.

Положительным полюсом инвертора является, как видно из рис. 7.80, с, общая точка соединения анодной группы вентилей (В1г В3, В6), а отрицательным полюсом - общая точка соединения катодной группы вентилей (В2, Б4 и Ве). Вентили анодной группы работают при положительных значениях фазовых напряжений

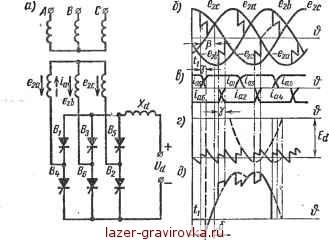

Рис. 7.80. Трехфазный ведомый сетью мостовой инвертор:

о - схема; диаграммы фазовых напряжений (б); анодных токов (в); противо-э. д. с. инвертора (г) и напряжения на вентиле (д)

(отмеченные на рисунке стрелками е2а, е2Ь, е2с, когда токи вентилей iai,ia2 и iaS направлены навстречу напряжениям). Эти напряжения представлены верхними участками синусоид в диаграмме на рис. 7.80, б. Катодной группе вентилей отвечают на той же диаграмме отрицательные участки синусоид. Токи в катодной группе вентилей направлены также навстречу напряжениям.

Открытие очередного вентиля осуществляется при угле опережения 6, отсчитываемом влево от точки пересечения положительных участков синусоид для анодной группы вентилей, и отрицательных участков - для катодной группы. Если в момент открытия очередного вентиля предыдущий вентиль в данной группе еще не закончил своей работы (режим непрерывного тока), то имеет место коммутация анодных токов. Так, если в момент tt открывается вентиль В1г то ток переходит с вентиля В5 в вентиль Вг, входящий в анодную группу. Ток гаъ спадает при этом к нулю, а ток ial возрастает до



полной величины, соответствующей среднему значению тока [а. В период коммутации у ток пропускают (рис. 7.80, в) три вентиля: Вл и В± - в анодной группе и Ве - в катодной. Встречное напряжение инвертора (рис. 7.80, г) складывается в этот период из полусуммы фазовых напряжений е2с и е2а и полного фазового напряжения е2Ь. По окончании коммутации остаются в работе вентили Вг и Вв, пропускающие ток ial = /а6 = Id последовательно. Встречное напряжение во внекоммутационный период равно междуфазовому напряжению, представляющему собой разность напряжений е2с - ?2ь- По окончании внекоммутационного периода у вентиля Ве ток переходит от вентиля Вв к вентилю В2 в четной группе венти-

лей. Длительность тока в каждом из вентилей К = -3- + У-

На рис. 7.80, в кривые анодных токов построены в предположении, что Ха = со. По кривым анодных токов можно одновременно судить и о форме кривой тока во вторичной обмотке трансформатора, так как значение вторичного тока в положительную часть периода равно анодному току в катодной группе вентилей, а в отрицательную часть периода -- анодному току в нечетной группе вентилей. Первичные токи повторяют по форме вторичные при одной и той же группе соединений обмоток.

Напряжение на вентиле определяет кривая, построенная (для вентиля В5) на рис. 7.80, д по разности ординат кривых вторичного напряжения е2с (рассматриваемой вместе с ее коммутационными участками) и общего потенциала анодов в анодной группе вентилей. Кривая напряжения на вентиле катодной группы определяется кривой вторичного напряжения (вместе с ее коммутационными участками) и кривой общего потенциала катодов в катодной группе вентилей. В течение непроводящей части периода, когда анод отрицателен по отношению к катоду, в вентиле происходит восстановление запертого состояния вентиля.

Максимальное значение прямого напряжения на вентиле, которое вентиль должен выдерживать без пробоя,

U а max= У 2 УЗЕ, = УбЕг. (7.129)

Угол опережения Р должен и здесь обеспечивать угол коммутации у и угол восстановления б. Величину угла коммутации у в этой схеме можно найти из (7.73) при подстановке т = 3. В результате взамен (7.120) получаем

Id = IT * [cos (Р - V) - cos р]. (7.130)

В относительном исчислении к базовому току, который в этой схеме принимаем равным




приходим к

£ = [cos (P-v)-cosp].

(7.132)

По этому уравнению на рис. 7.81, а построено семейство кривых относительных значений тока. На оси абсцисс, кроме угла коммутации у, нанесена также полная продолжительность анодного тока К.

Среднее значение напряжения, которое надо подвести к инвертору, чтобы при определенных значениях Ег и Р обеспечить пропу-


110 130 по 150 iso

по 130 MO 150 160 П0%злг

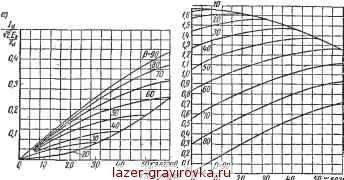

Рис. 7.81. Кривые, связывающие углы коммутации: а - со средним значением инвертируемого тока Id; б - со средним зна-

чением противо-э. д. с. инвертора

екание необходимого тока Jd, можно найти из равенства [72, 97]

Xcos -р+ В относительных единицах это соответствует

(7.133)

У2 Es

xcos(2f-p+4).

(7.134)

По приведенному равенству с учетом того, что Я,= -(- у, на

рис. 7.81, б построено семейство кривых, связывающих т с у (при угле Р как параметре, когда Ха = со).
