ния. Число вторичных фаз т равно или кратно числу первичных.

Источник постоянного напряжения в рассматриваемой схеме инвертора присоединен одним полюсом к нулевой точке вторичных обмоток трансфюрматора через сглаживающий реактор Ld, а другим полюсом - к катодам вентилей.

Режим работы преобразователя при переходе от выпрямителя к инвертору иллюстрируют диаграммы напряжения и тока, приведенные на рис. 7.76, б-г.

а) г-0 Щ 0-1

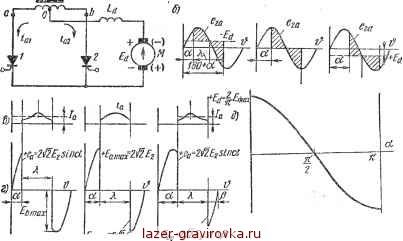

Рис. 7.76. Переход от режима выпрямления к режиму инвертирования в однофазном двухполупериодном преобразователе:

а - схема; б - диаграммы переменного и постоянного напряжений при трех значениях угла а (а < 90°, а = 90 и а > 90°); в - диаграммы анодных токов при тех же трех режимах; г - напряжение на вентиле при тех же режимах

Левая диаграмма (рис. 7.76, б), когда угол управления а < 90 эл. град, и полярность машины постоянного тока М определяется знаками + и - в скобках, соответствует выпрямительному режиму, а правая диаграмма при а > 90 и полярности машины М, определяемой знаками + и - без скобок, соответствует инверторному режиму. Средняя диаграмма, когда а = 90 эл. град., соответствует переходу от выпрямительного режима к инверторному.

В выпрямительном режиме напряжение источника постоянного тока, выступающее как противо-э. д. с., отрицательно (- Ed). Оно отложено на диаграмме вверх по отношению к оси абсцисс для удобства проведения графического вычитания переменного и постоянного напряжений



В инверторном режиме напряжение источника постоянного тока, выступающее как действующее э. д. с, положительно (+Ed. В переходном режиме среднее значение переменного напряжения, как и Ей, равно нулю.

Рабочие участки синусоид вторичных напряжений е2 определяются границами заштрихованных площадок. В режиме выпрямления тока длительность положительной части рабочего участка больше, чем отрицательного, а в режиме инвертирования имеет место обратное соотношение. В переходном режиме рабочие участки положительного и отрицательного напряжений равны между собой.

Под действием разности напряжений е2 и Ей через вентили проходят анодные токи (рис. 7.76, в). В переходном режиме ток является чисто реактивным, поскольку увеличение его под действием положительного напряжения равно спаду его при отрицательном напряжении.

Кривые анодных токов на рис. 7.76, в построены при конечном значении Хй. При Хй = со токи сохраняют неизменное значение, определяемое высотой прямоугольника /а.

Напряжение на вентиле в трех рассматриваемых режимах иллюстрируют кривые на рис. 7.76, г. До открытия вентиль должен выдерживать прямое напряжение, вплоть до максимального, которому соответствуют надписи на диаграммах.

Начальный скачок обратного напряжения вентиль должен также выдерживать без пробоя. В течение времени, определяемого участком отрицательного напряжения, задаваемого в режиме инвертирования углом опережения р (диаграмма справа на рис. 7.76, г), у вентиля должны полностью восстановиться его запирающие свойства, с тем чтобы при возобновлении очередного положительного напряжения было бы предупреждено преждевременное открытие вентиля. Такое открытие приводит к нарушению инверторного режима (так называемому опрокидыванию инвертора) и к короткому замыканию цепей переменного и постоянного напряжений (аварийный режим).

Угол опережения р\ дополняющий угол а до 180°, является при анализе инверторных режимов более удобным параметром, чем угол а, применяемый при анализе выпрямительных режимов.

Изменение величины и знака среднего значения переменного напряжения на выходных зажимах инвертора в процессе плавного увеличения угла управления от а = 0 до а = 180° иллюстрирует регулировочная характеристика, приведенная на рис. 7.76, д.

В рассмотренном выше режиме не учитывался процесс коммутации тока. Учет этого процесса имеет в инверторах не менее сущест- венное значение, чем в выпрямителях. Величина угла опережения {3

или время, ему соответствующее, , должно превосходить



время коммутации tv - ~ на величину, не меньшую, чем это необходимо для обеспечения запирающих ..свойств вентиля.

Схема двухполупериодного инвертора с введенными в анодные цепи реактивными сопротивлениями Ха, вызываемыми магнитными потоками рассеяния обмоток трансформатора, приведена на рис. 7.77, а.

Закономерности, определяющие ход изменения кривых токов и напряжений на этапах коммутации в инверторе, могут быть установлены, так же как и в выпрямительном режиме, пользуясь в качестве стационарной составляющей переходного режима током короткого замыкания /2к, возникающего в контуре, образованном двумя коммутирующими ток фазами. В двухполупериодной схеме (т = 2) инвертора ток короткого замыкания

f = cos ft, (7.118)

где Ь - отсчитывается от начала отрицательного полупериода.

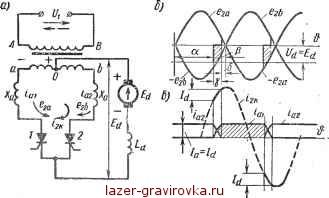

Рис. 7.77. Однофазный двухполупериодный инвертор с учтенными индуктнвностями в анодных и катодной цепях:

а - схема; 6 - диаграмма фазовых напряжений; в - диаграмма анодных токов и тока короткого замыкания 2К

Соответствующая ему косинусоида построена на рис. 7.77, в пунктиром. Так как в момент открытия очередного вентиля 1 определяемый углом опережения р анодный ток в вентиле начинается от нуля, то с учетом свободной составляющей тока вентильный ток в первый период коммутации равен

tal = Щ^- (cos & - cos Р). (7.119)

Длительность коммутации тока и здесь определяется углом у.
