В таких системах появляется узел 3, называемый входным устройством. Его функции сводятся к суммированию и усилению входных сигналов, а также к преобразованию сигнала в величину, удобную для управления фазосдвигающим устройством.

В качестве входного элемента, преобразующего малый входной ток в регулируемое по величине постоянное напряжение, могут быть использованы транзисторы, магнитные усилители и дроссели насыщения.

Простейший вариант выполнения входного устройства иллюстрирует схема на рис. 7.71, а. В качестве усилительного элемента используется транзистор.

С изменением входного тока /вх, поступающего от датчика в базовую цепь транзистора, изменяется его выходной ток и вызываемое им падение напряжения в нагрузочном сопротивлении RR. Это

г


Управляемый Вентиль

Рис. 7.70. Скелетная схема системы управления вентилями в преобразовательных установках

Т

Входное ucmpoacmBo О) Щ

fiRn

Рис. 7.71. Входной узел системы управления! а - схема; б - регулировочная, характеристика

приводит к изменению выходного напряжения Uy. Количественно связь между /вх и £/у определяется регулировочной характеристикой, приведенной на рис. 7.71, б. Линейность рабочего участка этой характеристики соответствует линейному участку на линии нагрузки транзистора.

Схема простейшего и вместе с тем надежно работающего фазо-сдвигающего устройства приведена на рис. 7.72, а [75]. Момент появления выходного импульса тока /у в этом узле устройства (рис. 7.72, в), вводимого в формирователь, определяется сопряжением переменного (в данной схеме синусоидального) напряжения с регулируемым по величине постоянным напряжением Us, поступающим от входного устройства.



В один из полупериодов переменного напряжения, когда диод Д открыт, конденсатор С заряжается до амплитуды переменного напряжения. В другой полупериод, когда диод заперт, в цепь управления транзистора Т поступает суммарное напряжение-(е2+с/с) + с/у, представленное на рис. 7.72, б верхушкой синусоиды над прямой Uy. Ось отсчета напряжений расположена ниже оси абсцисс на величину max- Конденсатор держит напряжение С/с почти неизменным, поскольку сопротивление разрядной цепи достаточно велико.

Под Действием отрицательного избыточного напряжения и появляется выходной импульс тока /у в коллекторной цепи транзи-

Источник и) переменного напряжения

ФазосдВигающее устройство

\ /

ц

в

а ---

Рис. 7.72. Фазосдвигающий узел устройства: а - схема; 6 - диаграммы напряжения и тока при вертикальном управлении

стора. По мере увеличения поступающего от входного узла системы постоянного напряжения С/у угол регулирования а. создаваемый фазосмещающим узлом устройства, возрастает.

Достигаемый в такой системе диапазон регулирования по углу близок к 180 эл. град. Регулировочная характеристика фазо-сдвигающего устройства близка по форме к кривой арккосинуса. Это оптимальная форма, так как регулировочная характеристика выпрямителя представляет собой обычно функцию косинуса (см. рис. 7.61,а). Система управления в целом обеспечивает в этом случае близкую к линейной связь между выходным напряжением выпрямителя и входным током, поступающим от датчика.

В тех случаях, когда характеристику фазосдвигающего узла желательно иметь линейной, в его входную цепь вводится кривая напряжения пилообразной формы.

Формирование импульса напряжения либо тока с крутым фронтом в выходном узле рассматриваемого устройства достигается путем разряда конденсатора в выходной цепи транзистора Т рис. 7.73, а). Напряжение на конденсаторе в режиме его одно-полупериодной зарядки достигает амплитуды переменного напряжения (рис. 7.73, б).



Продолжительность выходного импульса с/вых может регулироваться изменением постоянной времени в разрядном контуре (рис. 7.73, в и г) и шириной входного импульса.

Генератор а) импульсов gj ис

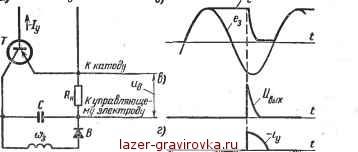

Рис. 7.73. Формирователь импульсов:

а - схема; б - диаграммы напряжения в обмотке wa и на конденсаторе; в, г - выходные импульсы разной продолжительности

В том случае, когда требуется управлять несколькими вентилями с потенциально изолированными входами, в выходную цепь генератора дополнительно вводится выходной импульсный трансформатор с несколькими вторичными обмотками, присоединенными к цепям управления вентиля.

§ 7.13. ИНВЕРТИРОВАНИЕ ТОКА

Инвертированием называют процесс преобразования постоянного тока в переменный, т. е. процесс, обратный выпрямлению тока. При выпрямлении тока электрическая мощность передается из цепи переменного в цепь постоянного тока, а при инверторном режиме поток электрической мощности переходит от источника постоянного в цепь переменного тока.

В преобразовательных установках инверторный режим нередко перемежается с выпрямительным. Это имеет, например, место в электроприводных устройствах постоянного тока. В двигательном режиме преобразовательная установка выполняет функции выпрямителя, передавая мощность двигателю постоянного тока. Когда машина переходит в генераторный режим (торможение, движение под уклон, спуск груза и т. п.), преобразователь работает в инверторном режиме, передавая мощность, генерируемую машиной постоянного тока, в сеть переменного тока.
