фазную систему. Смена анодных токов в каждой из звезд происходит через каждую треть периода, когда напряжение в очередной фазе становится выше, чем в предыдущей.

Кривая выпрямленного напряжения складывается из участков, расположенных посредине между вторичными фазовыми напряжениями, участвующими в одновременном проведении тока. Период повторяемости в кривой выпрямленного напряжения соответствует шестикратной периодичности.

Длительность анодных токов (без учета коммутационных участков) равна 2л/3, а амплитуда анодных токов (без учета небольшой

,%\жЛей ел е2х е2С

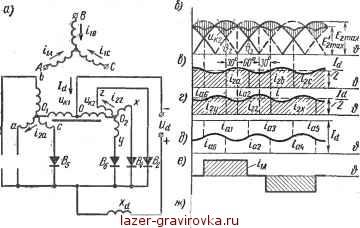

Рис. 7.63. Выпрямитель с неуправляемыми вентилями, выполненный по двойной трехфазной схеме с уравнительным реактором:

а - схема; диаграммы фазовых и выпрямленного напряжения (б); анодных токов в двух трехфазных обмотках (в, г); тока в первичной обмотке (е) н напряжения на уравнительном реакторе(ж)

по величине переменной составляющей тока, намагничивающего реактор) равна IJ2. Увеличение длительности и меньшее значение амплитуды анодного тока являются факторами, благоприятными для выпрямителя, так как они позволяют заметно повысить нагрузочную способность вентилей и обмоток трансформатора. Этим объясняется то, что схема с уравнительным реактором особенно широко применяется в выпрямителях на большие токи.

Перемагничивание реактора, как видно из диаграмм рис. 7.63, б, происходит в каждую шестую часть периода переменного напряжения, поэтому поток в сердечнике реактора изменяется с тройной частотой.

В кривую выпрямленного тока (рис. 7.63, 3) переменные составляющие анодных токов не входят, поскольку фазы их в анодных токах противоположны.



Кривая первичного тока, приведенная для фазы А, построена по вторичным токам г2о и г2ж, проходящим по обмоткам 0г - а к 02 - х, расположенным на том же стержне трансформатора, что и первичная обмотка (рис. 7.63, е).

По заштрихованным на рис. 7.63, б площадкам построена кривая ик, характеризующая изменение напряжения на уравнительном реакторе (рис. 7.63, ж). Ее максимальное значение равно половине амплитуды вторичного фазового напряжения (рис. 7.63, б), а частота равна утроенной частоте напряжения питающей сети.

Выпрямленное напряжение, когда ток намагничивания уравнительного реактора уже достиг минимально необходимого значения, и

схема работает в режиме двойной трехфазной звезды, может быть найдено из (7.71) при подстановке т = 3 и Е2 вместо £2л:

- = 1,17£2.


V2E sm - У 2Ea

2 4

td/ldH

Рис. 7.64. Внешняя характеристика выпрямителя с уравнительным реактором

к л

~т ~3

(7.91)

Индуктивное падение напряжения, появляющееся на этапах коммутации тока, определяется током /d/2, поскольку полный ток распределяется по двум как бы параллельно включенным зве-

х ~ Т 2я~ ~ ~4я 3

(7.92)

Внешняя характеристика неуправляемого выпрямителя в ре жиме двойной звезды определяется равенством

3IdXa

Ud = Ed0-AUx

1,17£,-

(7.93)

По такому равенству на рис. 7.64 построена внешняя характеристика выпрямителя в относительных величинах: на оси орди нат - в долях от Ed0, а на оси абсцисс - в долях от номинального значения тока /йн. Она охватывает диапазон от минимального тока /rfmin = zdkphti при котором возникает двойной трехфазный режим, до полного тока Id = IdH.

При уменьшении тока Id ниже минимума схема начинает работать в режиме шестифазной звезды, при которой возникает переменный поток вынужденного намагничивания, вызывающий при нарастании нагрузочного тока большое индуктивное падение напряжения. При разгрузке выпрямителя до нуля это индуктивное падение напряжения быстро уменьшается, в связи с чем выпрямленное напряжение быстро возрастает и на внешней характеристике появляется пик напряжения (рис. 7.64) в 15,4%.



б] Выпрямитель с управляемыми вентилями

Схема выпрямителя с уравнительным реактором при работе на встречную э. д. с, когда Xd - со, приведена на рис. 7.65, а. Режим ее работы иллюстрируют диаграммы рис. 7.65, б-ж. Они относятся к току нагрузки Id, превышающему критический IdKpi , когда уравнительный реактор полностью вступает в действие,

две

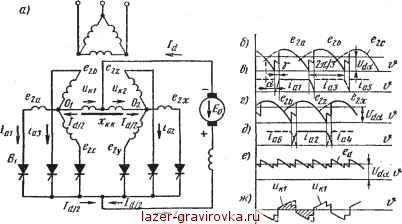

Рис. 7.65. Выпрямитель с уравнительным реактором и управляемыми вентилями:

а - схема; диаграмма фазовых напряжений и анодных токов одной звезды (б, в); фазовых напряжений и анодных токов другой звезды (г, д); выпрямленного напряжения (е) н напряжения на уравнительном реакторе (ж)

выравнивая напряжение двух трехфазных систем. Это позволяет рассматривать шестифазный режим как наложение со сдвигом в 60° двух трехфазных режимов. Диаграммы рис. 7.65, б и в иллюстрируют изменение тока и напряжения в одной трехфазной системе, связанной с нечетной группой вентилей (Вг, Bs и В6), а диаграммы рис. 7.65, г и 3 - изменение напряжения и тока в другой трехфазной системе, связанной с четной группой вентилей (В2, ВА и Вв). Анодные токи (при пренебрежении входящим в их состав намагничивающим током уравнительного реактора) сохраняют неизменное значение во внекоммутационный период работы вентиля- (если Xd = со) и изменяются по косинусоиде в соответствии с (7 78 в период коммутации тока. Величина угла коммутации у, зависящая от угла управления а, определяется по (7.79) при подста-
