одной трети периода, а именно тогда, когда напряжение в данной вторичной обмотке (фазе) больше, чем у двух других. Так, вентиль 1 пропускает ток тогда, когда напряжение е2а больше, чем е2Ь и е2о (рис. 7.57, а). Через два других вентиля ток в эту треть периода проходить не может, так как потенциалы их анодов (определяемые сплошными участками синусоид) лежат ниже общего потенциала у катодов, определяемого пунктирным участком кривой ик. Потенциал катодов следует за наиболее высоким потенциалом работающего вентиля (отличаясь от него только на небольшую величину внутреннего падения напряжения Д£/а).

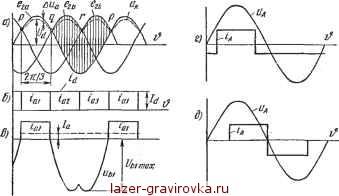

Рис 7.57. Диаграммы напряжения и тока трехфазного выпрямителя:

а - фазовое и выпрямленное напряжение; б - анодные токи и выпрямленный ток; в - ток и напряжение вентиля; г - ток в первичной обмотке при соединении вторичных в звезду; д - ток в первичной обмотке при соединении вторичных в зигзаг

В следующую треть периода, когда наиболее высокий потенциал приобретает фаза в ток ia2 пропускает второй вентиль, а в последнюю треть периода ток /аз пропускает вентиль В3. Переход тока от одного вентиля к другому (рис. 7.57, б) происходит в момент пересечения положительных полусинусоид напряжения (точки р, q, г на диаграмме рис. 7.57, а).

Выпрямленный ток (рис. 7.57, б), проходящий через нагрузочное сопротивление RK, складывается из чередующихся анодных токов

aii 1&2 И fa3.

Среднее значение выпрямленного напряжения равно в этом случае

1 +/ УТв,Лп\

Е *ЪГ \ 2 £а cos Ш =-я- = 117£а- (760)



Среднее (за период) значение тока через вентиль

/ =у. (7-61)

Обратное напряжение на вентиле определяется междуфазовым напряжением, поскачьку неработающий вентиль присоединен анодом к одной из фаз, а катодом - через другой работающий вентиль (внутренним падением напряжения которого пренебрегаем) к другой вторичной фазе трансформатора.

Мгновенные значения междуфазового напряжения соответствуют ординатам заштрихованной на рис. 7.57, а площади. По ним построена линейная диаграмма обратного напряжения на вентиле (рис. 7.57, в). Максимум обратного напряжения равен амплитуде междуфазового напряжения:

Ub швх = V3 V2E* = 2,09£/ . (7.62)

По численным значениям величин, находимых по (7.61) и (7.62), выбирается вентиль.

Действующее значение фазового напряжения Е2 при заданном Ed0 определяется в обеих схемах из (7.60). В результате получаем

5 = -щ. (7.63)

В схеме с нулевым выводом фазовое напряжение Е2 является одновременно и напряжением вторичной обмотки. Действующее значение вторичного тока при прямоугольной форме его кривой

7 = V и74? = = 7°VT. (7.64)

Действующее значение первичного тока [72], кривая которого построена на основании формул (7.57)-(7.59) на рис. 7.57, г, равно

hA-jh- (7-65)

Расчетная мощность трансформатора при соединении вторичных обмоток в звезду (см. рис. 7.56, а) без учета повышения веса магнитной системы трансформатора, связанного с появлением потока вынужденного намагничения, равна

Ртр = = SE-,s + 3Ui/l = 1,34Pd. (7.66)

В схеме с вторичным зигзагом (см. рис. 7.56, б) напряжение вторичной обмотки в Уз раз меньше фазового напряжения:

(7.67)



Если коэффициент трансформации Ктр определяется из отно-шеиия -jr, а кратность первичного тока по отношению к вторичному

устанавливается из отношения числа витков (что связано с равенством I1w1 - 12Щт), то, кроме коэффициента трансформации, в отношение токов /2 и /2 необходимо еще ввести множитель 3.

Расчетная мощность вторичных обмоток трансформатора при соединении их в зигзаг

S, = ад = 6 = . = h7lPd. (7.68)

Значительное увеличение коэффициента повышения расчетной мощности при соединении вторичных обмоток в зигзаг объясняется тем, что вес меди у двух связываемых между собой обмоток увеличивается вдвое (по отношению к одной обмотке), в то время как результирующее напряжение благодаря расположению обмоток а разных стержнях и сдвигу фаз наводимых в них э. д. с. на 120a/z градув&тичиваетсятольков!/ 3 == 1,73 раза (геометрическое суммирование напряжений, см. рис. 7.56, в).

Действующее значение первичного тока в схеме зигзага такое же, как и в схеме звезды. Расчетная мощность первичных обмоток

S1 = 3U1l1 = l,2lPa. (7.69)

Расчетная мощность трансформатора

Sip = 4- = -Ь^Ш'И Рй = 1,49РЙ. (7.70)

Сравнивая (7.70) с (7.66), видим, что (без учета повышения веса магнитной системы трансформатора, обусловленного появлением потока вынужденного намагничения) коэффициент повышения

1 49

расчетной мощности в схеме зигзага больше = 1,11 раз коэффициента в схеме со вторичной звездой.

Вес магнитной системы трансформатора в схеме со вторичной звездой повышается меньше, чем в 1,11 раза, пока выпрямленный ток не превышает 50-100 а. При больших токах вес магнитной системы в схеме со вторичной звездой повышается больше, чем в 1,11 раз, по сравнению с весом магнитной системы трансформатора, выполненного по схеме с вторичным зигзагом

При малых мощностях (примерно до 20-25 кет) выгоднее поэтому применить схему с вторичной звездой, а при больших мощностях - схему со вторичным зигзагом.

Влияние на режим работы выпрямителя индуктивных сопротивлений, создаваемых магнитными потоками рассеяния Хя, а также изменения режима, вносимые углом управления, рассматриваются в обобщенном виде для m-фазных выпрямителей в следующих двух параграфах.
