и простая шестифазная звезда с одним вентилем на фазу в мощных выпрямительных установках применяются сравнительно редко. Лишь в маломощных выпрямителях трансформаторы с вторичной трехфазной звездой находят применение (см. § 7.7).

Асимметрия в распределении токов (ампервитков) на стержнях трансформатора исчезает (а вместе с ней исключается и поток вынужденного намагничения), когда: 1) каждый из стержней имеет две вторичные обмотки (рис. 7.54, а) и обмотки, расположенные на разных стержнях, соединены между собой своими началами или концами, образуя одну фазу в системе выпрямления тока; 2) к каждой вторичной обмотке присоединено по два вентиля с встречной


Рис. 7.54. Токораспределение в обмотках выпрямительного трансформатора:

а - при двух вторичных обмотках, соединенных в зигзаг, пропускающих вентильный ток; б - при двух встречно включенных вентилях, присоединенных к общей вторичной обмотке (узел мостовой схемы)

проводимостью (рис. 7.54, б) или 3) шесть вторичных обмоток разделены на две трехфазные группы, из которых каждая соединена в звезду (рис. 7.55, а). Нулевые точки звезд связаны через однофазный реактор с выведенной у него средней точкой. Благодаря реактору, называемому уравнительным, напряжения в двух чередующихся в работе фазах становятся одинаковыми в течение рабочего интервала, в связи с чем токи в связанных с ним вентилях проходят одновременно. Это приводит, как и в схеме рис. 7.54, а, к одновременному появлению токов во вторичных обмотках, расположенных на разных стержнях магнитной системы (см. стрелки /2с и /2о на рис. 7.54, б).

При двух вторичных обмотках на разных стержнях, одновременно обтекаемых током, первичные токи проходят через две расположенные на тех же стержнях первичные обмотки (как это имеет место в однофазных трансформаторах). Намагничивающие силы от нагрузочных составляющих токов на каждом из стержней в этом



случае уравновешиваются, и поток вынужденного намагничения не возникает.

Это имеет место и в трехфазных вторичных системах обмоток, соединенных в зигзаг (рис. 7.54, а), когда каждая из вторичных фаз образована двумя обмотками, расположенными на разных стержнях.

В схеме с двумя вентилями с противоположным направлением проводимости, присоединенными к каждой из трех вторичных обмоток (см. рис. 7.54, б), вторичный ток, так же как и первичный, является током чисто переменным. К таким схемам относится прежде

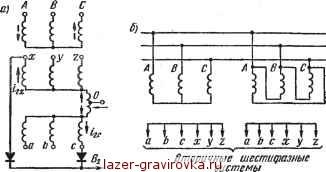

Рис. 7.55. Токораспределение в обмотках выпрямительного трансформатора при двух вторичных трехфазных системах, связанных уравнительным реактором (о); выполнение эквивалентной 12-фазной схемы (б)

всего широко распространенная в преобразователях схема трехфазного моста.

По характеру связи вторичных обмоток, как показано на рис. 7.55, а, выполняется также широко распространенная схема шестифазного преобразователя с уравнительным реактором.

Преимуществом двух последних схем является не только отсутствие в них потоков вынужденного намагничения, но и работа их в режиме, эквивалентном шестифазному. Это обеспечивает значительное уменьшение спектра высших гармонических тока и напряжения и их амплитуд в кривых выпрямленного напряжения и первичного тока.

В наиболее мощных установках для дальнейшего уменьшения пульсаций в кривой выпрямленного напряжения и гармонических тока в питающей сети трехфазные выпрямители сочленяются в системы, обеспечивающие на вторичной стороне эквивалентный две-надцатифазный режим. Простейший вариант такой схемы иллюстрирует рис 7.55, б. Первичная обмотка в одном из входящих в систему трансформаторов соединена в звезду, а другая - в треугольник.




Вторичные системы выполняются либо по трехфазной мостовой схеме, либо по схеме с уравнительным реактором.

Благодаря возникающему при таком соединении сдвигу фаз в 30° между напряжениями в первичных обмотках в кривой выпрямленного напряжения исчезают пульсации шестикратной периодичности, что и приводит к эквивалентному двенадцатифазному режиму работы выпрямителя.

§ 7.7. НЕУПРАВЛЯЕМЫЙ ВЫПРЯМИТЕЛЬ С ТРЕХФАЗНОЙ ВТОРИЧНОЙ

СИСТЕМОЙ

Маломощные трехфазные выпрямители выполняются нередко, как выше уже указывалось, со вторичными обмотками трансформа-, тора, соединенными, как на рис. 7.56, а, в звезду (несмотря на появление при этом потока вынужденного намагничения), либо соединенными, как на рис. 7.56, б, в зигзаг в зависимости от того, при какой схеме достигается меньший расчетный вес трансформатора.


Рис. 7.56. Схемы выпрямителей с трехфазной вторичной системой: в звезду (а) и зигзаг (б); векторнаядиаграмма для схемы б (е):

Для сравнительной оценки весовых показателей рассмотрим режим работы выпрямителя при обоих вариантах, схем соединения обмоток.

Анализ режима проведем, пренебрегая индуктивноетями обмоток, создаваемыми магнитными потоками рассеяния (Ха = 0), и полагая Хй = со. Таким значениям индуктивностей соответствуют простейшие соотношения между токами и напряжениями (рис. 7.57, a-г), так как при Хя - 0 имеет место мгновенная коммутация токов в вентилях, а при Ха - со анодные токи сохраняют неизменное значение.

При мгновенной коммутации ток через вентиль г'а и связанную с ним вторичную обмотку трансформатора ток /а проходят в течение
