Разрез высоковольтного ртутного вентиля типа ВР-9/3, выдерживающего пробивные напряжения до 130 кв и максимальный ток 900 а (среднее значение тока 300 а), приведен на рис. 7.47, а [71]. Внешний вид его дан на рис. 7.47, б.

В нижней катодной части 1 вентиля, где давление паров относительно выше, чем в анодной области, расположены вспомогательные аноды зажигания 2 и возбуждения 3. Это обеспечивает более высокую устойчивость горения вспомогательных дуг.

Вход в анодный узел защищен от ртутных струй и ртутных капель металлическими зонтами 6. В связи с сильной тепловой экранировкой боковых поверхностей анода 4 тепло отводится от него испарением ртути, заполняющей внутреннюю полость анода. Поднимаясь в верхнюю часть анода, пары конденсируются на поверхности трубчатого радиатора 5. Температура анода не превосходит при этом 180-200° С, так как испарение ртути происходит в вакууме,созданном во внутренней полости анода. После конденсации ртуть вновь стекает в пустотелый анод.

Давление паров в рабочей области вентиля поддерживается температурой охлаждающей среды. В качестве такой среды используется масло, обладающее необходимыми электроизоляционными свойствами.

Вакуум в вентиле поддерживается эпизодической откачкой накопляющихся газов вакуумными насосами: ротационными и диффузионными, расположенными возле вентиля (рис. 7.47, б).

Несмотря на наличие четырех промежуточных вставок 7, двух сеток 8 я фильтра 9, полное падение напряжения в дуге вентиля при максимальном токе (900 а) не превосходит 60-70 е. Перегрузочная способность по току рассматриваемого вентиля достаточно велика. В режиме кратковременных перегрузок амплитуда тока в нем может достигать 5-12 ка без значительных перенапряжений в местах сужения дуги и без разрывов дуги.

§ 7.5. МОЩНЫЕ ВЫПРЯМИТЕЛИ ОДНОФАЗНОГО ТОКА

После ознакомления с основными свойствами двух типов приборов, применяемых в мощных системах преобразования тока: 1) неуправляемых вентилей (полупроводниковых диодов и ртутных вентилей, не снабженных сеткой управления) и 2) управляемых вентилей (тиристоров и ртутных вентилей с сетками), мы перейдем к рассмотрению преобразовательных схем и анализу режима их работы. Простейшим видом преобразования является выпрямление тока.

Отличие режима работы мощных выпрямителей от маломощных, рассмотренных в § 1.5-1.7, связано главным образом с влиянием параметров трансформаторов на ход изменения токов в преобразователях и, в частности, в выпрямителях тока.

Так, при анализе режима работы маломощных выпрямителей учитывались только омические сопротивления обмоток трансфор-



матора и в рассмотрение не вводились индуктивности обмоток, создаваемые потоками магнитного рассеяния. Это было вполне допустимо, так как в маломощных трансформаторах влияние таких индуктивностей относительно невелико.

В мощных же трансформаторах индуктивности рассеяния оказывают значительное влияние на режим работы преобразователей, в то время как влияние омических сопротивлений в таких трансформаторах в связи с их малыми абсолютными значениями настолько невелико, что этим влиянием обычно пренебрегают. Пренебрегают также в мощных преобразователях незначительным по величине внутренним падением напряжения в вентилях Д£/а.

Напряжения, наводимые в обмотках трансформаторов основными магнитными потоками, учитываются, так же как и в маломощных выпрямителях, по их фазовым э. д. с.

Хотя режим работы неуправляемых вентилей мог бы быть рассмотрен как частный случай управляемых выпрямителей для случая, когда угол управления а - О, но в целях предварительного выяснения тех особенностей, которые вносит индуктивность, создаваемая потоками магнитного рассеяния в работу мощных выпрямителей, будем рассматривать вначале раздельно работу неуправляемых и управляемых выпрямителей.

а] Выпрямители с неуправляемыми вентилями

Принципиальная схема однофазного (по отношению к первичной обмотке трансформатора) выпрямителя и двухфазного (двухполупе-риодного) по отношению к его вторичным обмоткам приведена на рис. 7.48, а. В этой схеме, выполненной с нулевым выводом (см. § 1.5, а), свободные концы вторичных обмоток присоединены к анодам вентилей, а связанные между собой катоды образуют положительный полюс выпрямителя. Отрицательным полюсом его является общая (нулевая) точка связи вторичных обмоток.

Реакторы Ха, введенные в анодные цепи, представляют собой сумму индуктивных сопротивлений, создаваемых потоками магнитного рассеяния вторичной обмотки Х2 = coL2 и приведенной к виткам w2 этой обмотки индуктивности рассеяния первичной обмотки Хг:

Xa = X2 + X1g. (7.23)

Отношение

* - Ei = Ктр (7.24)

определяет собой коэффициент трансформации /Стр.

В нагрузочную цепь выпрямителя, кроме активного сопротивления Rd (/? ), введено еще индуктивное сопротивление Xd (катодный реактор), нередко выполняющее роль фильтра.



Численное значение Хй может быть найдено из опыта короткого замыкания трансформатора, при котором пониженное напряжение Е2к подведено к зажимам одной из вторичных обмоток при замкнутой накоротко первичной обмотке.

Когда величина индуктивного сопротивления катодного реактора Xd, введенного в цепь выпрямленного тока, удовлетворяет неравенству Xd 5Rd, то без большой погрешности можно считать, что Ха= со, т. е. что кривая тока 1й является идеально сглаженной.

Наличие анодных реакторов Ха приводит к тому, что переход анодного тока от одного вентиля к другому - процесс, называемый

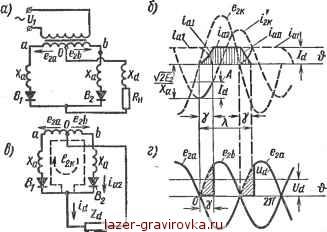

Рис. 7.48. Выпрямитель однофазного тока с неуправляемыми вентилями:

а - схема; б - диаграммы коммутирующего напряжения и вентильного тока; в - контур коммутации; г - диаграммы фазовых и выпрямленного напряжения

коммутацией тока, происходит не мгновенно, как при чисто активных сопротивлениях в анодных цепях, а в течение некоторого времени, называемого этапом коммутации тока. На этапе коммутации, обозначенного на рис. 7.48, б через у, ток в заканчивающем свою работу вентиле спадает до нуля, а ток во вступающем в работу вентиле повышается от нуля до нормального значения

Время между двумя очередными коммутациями называют вне-коммутационным периодом, или этапом одиночной работы вентиля (анода).

Длительность анодного тока К складывается, таким образом, из трех этапов:

1) этап начальной коммутации тока с длительностью у;

2) этап одиночной работы вентиля (анода) с длительностью Я-2у;
