Л Рутах

женность граничных кривых / и , определяющих собой полосу разброса характеристик тиристора. Полоса разброса на рис. 7.27 относится к тиристору типа ВКДУ-150 для всех его классификационных групп и полного диапазона изменения температур.

Выбор значений э. д. с. источника управления и сопротивления Rr в этой цепи, определяющий собой положение внешней характеристики источника управления в системе координат, ограничен сверху гиперболой, соответствующей допустимой мощности рассеяния в слоях управления тиристора. Она ограничена дополнительным нагревом этих слоев.

При ограничении дополнительного нагрева температурой ДГ = = 7 -т- 7,5° С мощность

управления Рутах ТИрИС-

торов типа ВКДУ-150 может быть принята примерно равной 5 вт, так как тепловое сопротивление тиристоров по отношению к их катодному слою лежит примерно в границах от 1,5 до 2,5° Clem.

Мощности управле-Рис. 7.27. Диаграмма управляющих токов и на- НИ Я (РуШах = 5 вт) При пряжения тиристора типа ВКДУ-150 статическом режиме

управления (который может рассматриваться как режим 100%-го заполнения импульсами периода управления или как нулевая скважность) соответствует произведение координат точек нижней гиперболы на рис. 7.27.

При импульсах ограниченной продолжительности, соответствующих 10, 25 и 50% заполнению интервала между импульсами, гиперболы допустимой мощности располагаются выше.

Соответственно смещению гипербол предельно допустимой мощности управления возможен и сдвиг внешней характеристики источника управления. Граничное положение внешней характеристики определяется касательной к гиперболе.

1Ту,в

Егг 15

Л

\ Л \

А\\ / Л V

/ 50mi

\rpO°

-Li--

+no°

при Rn

300 600 900 flOO 1500 WOO im,Mu

з) Двухп OB д щие тиристоры

Двухпроводящие тиристоры, пропускающие токи в обоих направлениях, применяются, как указывалось в § 7.1, в устройствах, где требуется изменять в пределах периода эффективное значение переменного тока или число полупериодов в пределах



рабочего цикла (электросварочные и электровибрационные устройства).

Структурная схема такого прибора, серийно выпускаемого промышленностью на токи 50-100 а с воздушным охлаждением (типы ВКДУС-50, ВКДУС-75 и ВКДУС-100) и на токи 100-200 а с водяным охлаждением (типы ВКДУ-100, ВКДУСВ-150 и ВКДУСВ-200), приведена на рис. 7.28, а. К трем основным слоям plt п2 и р2, полученным путем диффузии алюминия и бора в исходный кристалл п кремния, добавляются еще боковые слои половинкой площади пх и п3, создаваемые дополнительной диффузией фосфора в слои рх и р2. Благодаря более высокой концентрации вводимого фосфора слои nj и приобретают электронную проводимость.

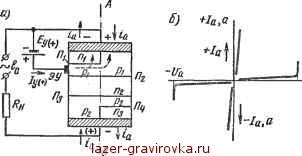

Рис. 7.28. Двухпроводящий тиристор: а - структурная схема; 6 - вольт-амперные характеристики

При симметричном расположении слоев и ns пятислойную структуру двухпроводящего тиристора можно рассматривать (по отношению к плоскости симметрии АВ) состоящей из двух встречно включенных четырехслойных структур: одной со слоями р^-п^р^-щ, пропускающей прямой ток, когда слой рх положителен по отношению к слою п3, и другой со слоями р<г-1Ц:Рл:Щ , пропускающей прямой ток /а во встречном направлении, когда слой р2 положителен по отношению к слою пх.

Вольт-амперная характеристика двухпроводящего тиристора симметрична для обоих направлений (рис. 7.28, б).

Преимуществом такого тиристора по сравнению с двумя одно-проводящими является возможность более полного использования полезной площади слоев и p-n-переходов при двухнаправленном (переменном) токе. Так, вместо тока 150 а, пропускаемого однопро-водящим тиристором типа ВКДУ-150, такой же по размерам тиристор типа ВКДУС-100 пропускает ток 100 а в обоих направлениях.

Управление двухпроводящим тиристором в оба полупёриода переменного напряжения может быть достигнута с помощью общей цепи управления (рис. 7.28, а) и тока одного и того же направления.



Когда слою р2 сообщается положительный потенциал, а слою Щ. - отрицательный, слой рх (как и в однопроводящем тиристоре) выполняет функции управляющей базы. При этом открывается,

пропуская прямой ток, левая

600\

ш ш

300 100 100

<*0 60 801ум,ма

Рис. 7.29. Связь между напряжением открывания и током управления в обеих структурах двухпроводящего тиристора

структура. Анодный ток проходит снизу вверх.

Когда слою рх сообщается положительный потенциал, то при том же направлении тока управления /у(+) большая часть его проходит (см. пунктирную стрелку на рис. 7.28,а) вдоль р-п-перехода Пх. Падение напряжения, создаваемое при этом током управления вдоль слоя пх, делает левую часть этого слоя отрицательной по отношению к слою рх. В результате на левой части перехода Пх устанавливается прямое смещение и появляется инжекция электронов из слоя пх в слой рх. Большая часть электронов переходит транзитом в слой п2, образуя транзитную составляющую электронного тока в переходе /72, а меньшая их часть рекомбинирует в слое рх с дырками. Входящие в слой п2 электроны открывают путь для дырочной составляющей тока, инжектируемой слоем р2 через переход П3.

Характеристики управления при общей цепи управления и сохранения полярности в ней не вполне симметричны. Это объясняется тем, что в правой структуре часть тока управления уходит непосредственно через слой рх, не участвуя в процессе управления. В результате токи управления в левой и правой структурах различаются между

собой, как это можно видеть из кривых на рис, 7.29 [59]. С повышением температуры напряжение открытия у двухпроводящего тиристора, так же как и у однопроводящего, несколько уменьшается, как это в относительных величинах показывает кривая, приведенная на рис. 7.30.


fyo 60 so wo /го т,°с

Рис. 7.30. Напряжение открывания двухпроводящего тиристора в функции от температуры кристалла
