сторов от перенапряжений исключается, если р-п-переход П1г выполняющий функции запирающего, сделать таким же, как у лавинных диодов (§ 7.2, в и рис. 7.9, в): Такие тиристоры называют с лавинной обратной ветвью. Семейство лавинных обратных ветвей с различными уровнями пробивных напряжений, снятое у промышленных типов тиристоров [661, приведено на рис. 7.20, а. Значения обратных токов, нанесенные на оси ординат, соответствуют режиму лавинного обратимого пробоя.

Максимальная мощность, которую тиристор может рассеять, в режиме перенапряжений зависит от длительности импульсов, а также от исходной температуры кристалла в момент появления перенапряжений. Численные значения ее у тиристоров с характеристиками, приведенными на рис. 7.20, а, иллюстрируют кривые на рис. 7.20, б [66]. При кратковременных перенапряжениях (длительностью до 2-Змксек) импульсные значения обратных токов у тиристоров с лавинной характеристикой могут достигать единиц и десятков ампер.

Если прямые, а также обратные напряжения в цепи, содержа-

т

Рис. 7.19. Схема включения лавинных диодов для защиты от перенапряжений

lfb, (BjZSOO Z0001500 WOO 500

о

2 6 10 ft IB

ZB 30

\34 \3S

I з

i

2 ЗШ78Ю2 2 34S67SW3 I. 34567810* t.mce/i

Рис. 7.20. Обратные ветви вольт-ампериых характеристик тиристоров с лавинной структурой перехода (а), рассеиваемая мощность в функции от длительности импульсных перенапряжений (б)

щей тиристор, превышают максимально допустимые в данном классе, то тиристоры включаются последовательно (рис. 7.21, а). Последовательно могут включаться только тиристоры одного класса. Но и при соблюдении этого условия возможна значительная неравномерность в распределении как прямого, так и обратного напряжений между тиристорами в стационарном и переходных режимах.



Причиной неравномерного распределения прямого напряжения до открытия тиристоров может явиться заметно выраженный неодинаковый наклон участков предоткрытия на вольт-амперных характеристиках тиристоров. При общем токе предоткрытия, проходящем через все последовательно соединенные тиристоры, они воспринимают разные доли от полного прямого напряжения.

Наибольшую долю прямого напряжения воспринимает в этом случае тот тиристор, участок предоткрытия у которого расположен ниже, чем у других (тиристор T0t, на рис. 7.21, а и б). Когда у этого же тиристора меньше и ток включения, он открывается ранее других, а за ним и следующие, что может привес-

е) 6) 6)


5ма 5ма

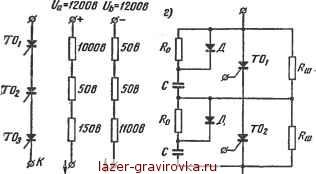

Рис. 7.21. Последовательное включение тиристоров:

а, 6, в - схемы и распределение напряжений по приборам при прямом и обратном напряжениях; г - делители напряжений

ти к преждевременному открытию канала проводимости и тем самым к нарушению нормальной работы преобразовательной системы.

При более быстром достижении тока включения у тиристоров с меньшим воспринимаемым ими напряжением они открываются ранее других, и тогда на запертых тиристорах неизбежно появляются перенапряжения, которые могут привести к необратимому пробою. Сильно выраженная неравномерность в распределении напряжений между последовательно включенными тиристорами появляется и при нестрого одновременном введении импульсов управления.

Чтобы избежать этого у последовательно включаемых тиристоров должна быть общей и цепь управления.

Источником неравномерного распределения обратного напряжения в стационарном режиме является разный наклон пологих участков обратных ветвей вольт-амперных характеристик. В пере-



ходных режимах к этому добавляется еще неодинаковая скорость убывания остаточных зарядов. Часть этих зарядов после прохождения прямого тока создает обратный ток переходного режима. Тот тиристор, обратный ток которого уменьшается быстрее, чем в других, воспринимает большую долю обратного напряжения и при избыточном напряжении в нем может развиваться обратимый или необратимый пробой.

Значительную неравномерность в распределении обратного напряжения иллюстрируют значения напряжений, указанные на рис. 7.21, в. Тиристор Т03 принимает наибольшее обратное напряжение, близкое к пробивному. Если этот тиристор пробивается, то вслед за ним пробиваются и остальные, так как у них оказывается превзойденным напряжение пробоя.

Обеспечение требующейся равномерности в распределении напряжения по отдельным тиристорам как при прямом, так и при обратном напряжениях достигается (как и у диодов) шунтированием их омическими и омически-емкостными делителями напряжения (рис. 7.21, г). Омический делитель напряжения обеспечивает выравнивание напряжения при стационарных режимах, а омически-емкостный - при переходных режимах.

Сопротивление ш в секциях омического делителя напряжения может быть найдено из равенства [43]

г> п^0 min а шах /-7 1 /11

Уп 1> а 0 шах

где п - число секций в делителе напряжения; /а0 - ток включения тиристора (а).

Емкость конденсатора в омически-емкостном делителе напряжения выбирается исходя из равенства

С^Ь max /-7 1 г\

= 77-(7-15)

иЬ шах доп

где Ib max - максимальное значение обратного тока (а), соответствующее напряжению Ubmax дОП (е)-

Сопротивление R0, включенное последовательно с конденсаторами, ограничивает (как и в схеме рис. 7.8, д) разрядный ток конденсатора при открытии тиристора. Значение его выбирается в пределах 10-30 ом в зависимости от величины емкости С.

Диод Д выполняет ту же роль, что и в схеме рис. 7.18, б: он шунтирует сопротивление R0, обеспечивая тем самым непосредственное присоединение конденсатора к тиристору.

е] Переходные процессы в мощных тиристорах

Переходные процессы, относящиеся к периодам открытия и закрытия тиристора, представляют практический интерес для оценки: а) дополнительных потерь мощности, возникающих в тири-
