Нагрузочное сопротивление в этой схеме введено в цепь катода.. Поэтому после открытия тиристора ТД положительным импульсом и прохождения тока через нагрузочное сопротивление RB потенциал катода тиристора приближается к потенциалу положительного полюса Источника питания (разница определяется величиной падения напряжения в тиристоре). Поэтому для выключения тиристора ТД достаточно замкнуть ключ управления К, для того чтобы в цепи управления тиристора появился ток выключения.

Конденсатор С вводится только при больших RK и малых значениях собственной емкости и индуктивности нагрузки для того, чтобы сохранить в цепи управления значения тока выключения после начала запирания.

Рассмотренная схема, являющаяся принципиальной, реализуется в устройствах, где функции ключа К выполняет автоматически действующий элемент устройства.

Она широко распространена в коммутационных устройствах, так как, кроме простоты и малой стоимости элементов, в ней достигается высокое быстродействие.

б) Модуляторы

Наиболее распространенным видом модуляции, широко используемым в устройствах промышленной электроники, является преобразование постоянного тока в серию последовательных импульсов прямоугольной или другой формы с неизменной или регулируемой продолжительностью и скважностью (широтно-импульсная модуляция).

Простейший вариант схемы модулятора с двухоперационным тиристором показан на рис. 6.59, а [43].

Двухоперационный тиристор ТД при введении в цепь управления положительных и отрицательных импульсов периодически включает и выключает нагрузочную цепь, формируя при этом импульсы тока требующейся продолжительности и скважности. Установление в цепи управления тока нужной величины, полностью открывающего тиристор, имеет место после насыщения сердечника трансформатора Тр током намагничивания. В режиме насыщения индуктивность первичной обмотки трансформатора снижается до значения, близкого нулю. Вторичная обмотка трансформатора, введенная последовательно в нагрузочную цепь, выполняет функции положительного звена обратной связи в период открытия тиристора. Благодаря такой связи переходный процесс в период открытия значительно ускоряется.

После полного открытия тиристора и появления на катоде потенциала, превышающего потенциал на верхней обкладке конденсатора, в цепи управления возникает ток обратного направления, являющийся током выключения. Сопротивление R3, введенное в схему, стабилизирует режим работы цепи управления. Режиму



быстрого выключения также способствует положительная обратная связь.

Быстрое нарастание и спад импульса тока обеспечивают высокую периодичность действия модулятора и форму выходного импульса, близкую к прямоугольной.

В режиме, близком к модуляторному, работает также электромагнитный вибратор, схема которого приведена на рис. 6.59,6 [43]. Такие вибраторы применяются для уплотнения вязких сред, а также в испытательных установках для контроля изделий на вибропрочность и ударостойкость.

Электромагнит вибратора L питается через двухоперационный тиристор ТД. Большая скорость нарастания тока в электромагните достигается благодаря повышенному значению напряжения пита-

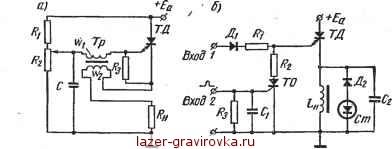

Рис. 6.59. Схемы импульсного модулятора (а) и электромагнитного вибратора (б) с двухоперационным тиристором

ния. Быстрое снижение тока обеспечивается наличием шунтирующей электромагнит цепи, содержащей стабилитрон Cm и диод Д2.

Тиристор открывается импульсом тока, подаваемым на вход / через диод Дг и сопротивление Rx. Для того чтобы импульс тока управления, открывающий прибор, не был ослаблен значительной индуктивностью электромагнита вибратора Ьи, последний зашунтирован конденсатором С2.

После открытия тиристора ТД ток в электромагните LB быстро нарастает. При этом после нарастания тока потенциал катода тиристора ТД приближается к + Ея. Под действием разности потенциала катода и земли, когда однооперационный тиристор ТО открыт, появляется выключающий ток в цепи управления тиристора ТД. Последний при этом закрывается, и ток электромагнита быстро убывает в связи с наличием шунтирующей цепи. Наличие в этой цепи, кроме диода, еще и стабилитрона предупреждает появление на электромагните значительных перенапряжений.

По-иному строятся схемы современных модуляторов высокого напряжения, широко применяемые в передающих радиолокационных устройствах. В них требуется формировать мощные высоковольт-




ные импульсы при очень Малой их продолжительности (микросекунды) и большой скважности (порядка нескольких сотен и более).

Блок-схема такого модулятора приведена на рис. 6.60, а. Мощный накопитель пополняется энергией в течение выдерживаемой паузы между импульсами от сравнительно маломощного источника питания. Накопитель, состоящий обычно из конденсаторов и ин-дуктивностей, может отдать большую импульсную мощность в нагрузочную цепь. Такая отдача имеет место, когда замыкается ключ К. Электрическая схема такого модулятора приведена на рис. 6.60, б. Функции модулятора (ключа) К выполняет водородный тиратрон с накаленным катодом. Преимуществом его, помимо выдерживаемых высоких прямых и обратных напряжений и большой пропускной

I Выход

Рис. 6.60. Высоковольтный импульсный модулятор:

а - блок-схема; б - схема с водородным тиратроном и индуктивно-емкостным накопителем энергии

способности по импульсам тока (измеряемых сотнями и тысячами ампер), является быстрое развитие разряда и восстановление запертого состояния тиратрона после прохождения больших импульсов тока. Это обеспечивает очень близкое приближение формы выходного импульса напряжения и тока к прямоугольной.

в) Маломощные генераторы, инверторы и преобразователи постоянного напряжения

Общим в режиме этих трех названных видов устройств является преобразование одного вида тока в другой: постоянного в переменный в первых двух видах устройств и постоянного в постоянный в устройствах последнего вида.

Двухоперационные тиристоры, введенные в питающую цепь постоянного тока, выполняют, как и в коммутационных устройствах, функции периодического разрыва цепи питания и последующего ее восстановления.

Среди генераторов со специальной формой кривой выходного напряжения наибольшее распространение получили генераторы, формирующие постоянное напряжение в напряжение с кривой пилообразной формы (генераторы развертки).

С построением схем таких генераторов на электронных лампах и транзисторах познакомились в третьей главе. Рассмотрим теперь
