Выполнение распределительного коммутатора на двухопера-ционных тиристорах иллюстрирует схема рис. 6.55 [43]. Звенья кольца пропускают ток поочередно через включенные в их цепи нагрузочные сопротивления RB (в рассматриваемой схеме лампы накаливания).

Переход тока от одного канала проводимости к следующему достигается благодаря тому, что анодный вывод каждого тиристора связан через цепочку #2С2 с цепью управления (включения) следующего тиристора и через цепочку RXCX, а также диод Дх с цепью управления (выключения) предыдущего тиристора. Через конденсатор С2 очередной входной (включающий) импульс проходит только тогда, когда этот конденсатор разряжен, а это имеет место только в цепи


Г Есм

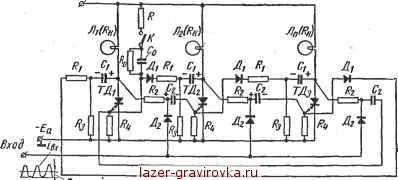

Рис. 6.55. Схема кольцевого распределителя на двухоперационных тиристорах

управления того тиристора, у которого ранее работавший тиристор был открыт для разряда этого конденсатора. Так, если в предыдущий интервал времени был открыт тиристор ТДи то конденсатор С2 в цепи управления тиристора ТД2 разряжен, и в момент появления входного (включающего) импульса тока £вх открывается тиристор 7Д2.

После открытия ТД2 вступает в действие разрядная цепь, содержащая ранее заряженный через нагрузочное сопротивление RH и сопротивление Ra конденсатор С\. При разряде этого конденсатора ток проходит через открывающийся тиристор в катодную цепь и цепь управления предыдущего тиристора через диод Дх и сопротивление i. Этот ток является выключающим в предыдущем тиристоре, в связи с чем последний запирается. При чередующемся открытии и закрытии тиристоров лампы в звеньях распределителя горят поочередно.

Ключ К и цепочка R0C0 введены только в первое звено распределителя для начального запуска схемы.



§ 6.12. ПРИМЕНЕНИЕ ТИРИСТОРОВ И ТИРАТРОНОВ В МАЛОМОЩНЫХ КОММУТАЦИОННЫХ УСТРОЙСТВАХ И ГЕНЕРАТОРАХ

К простейшим видам электронных коммутационных устройств относятся: 1) ключи (выключатели), с помощью которых осуществляются операции включения, выключения, а также переключения электрических цепей, и 2) модуляторы и демодуляторы, с помощью которых изменяется временная закономерность выходной величины по отношению к входной.

KNмодуляторам в широком понимании могут быть, в частности, отнесены преобразователи, в которых постоянный ток преобразуется в переменный с помощью ключевых приборов.

После рассмотрения в настоящем параграфе ключевых приборов и модуляторов, преобразующих постоянный ток в периодические импульсы высокого или низкого напряжения, описываются также два типа маломощных преобразователей (генераторов) в которых применяются двуоперационные тиристоры.

Мощные высоковольтные модуляторы выполняются в настоящее время на импульсных водородных тиратронах с накаленным катодом, обеспечивающих высокую частоту выходных импульсов и форму их, очень близкую к прямоугольной. Их преимуществом является также высокая температурная стабильность.

а] Бесконтактные выключатели постоянного тока

Простейшие схемы выполнения выключателей постоянного тока с двухоперационными тиристорами приведены на рис. 6.56 [42, 43].


Рис. 6.56. Ключевые схемы с двухоперационным тиристором:

а - с конденсатором; б - с индуктивностью

Включение двухоперационного тиристора ТД в первой схеме достигается при присоединении цепи управления к источнику напряжения Еу. Проходя по цепи, ток управления заряжает конденсатор С, напряжение которого используется для последующего вы-



ключения тиристора. Такое выключение имеет место при замыкании ключа К (функции которого часто выполняет блок-контакт в одном из элементов устройства). Предельное значение выключаемого тока ограничено нагрузочной способностью двухоперационного тиристора.

В схеме, приведенной на рис'. 6.56, б, тиристор ТД открывается при замыкании ключа К (или блок-контакта). Выключение тока происходит автоматически после размыкания ключа К благодаря появлению в цепи управления тиристора тока выключения, создаваемого убывающей магнитной энергией, ранее накопленной в магнитном поле индуктивности L.

Включение и выключение нагрузочного тока с. помощью двух ключей управления иллюстрирует схема рис. 6.57, а [43]. Силовая

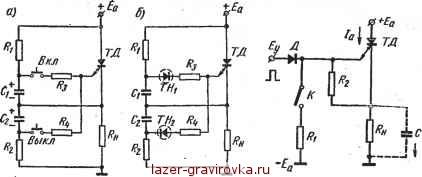

Рис. 6.57. Схемы управления с двухоперацион- Рис. 6.58. Схема управления иым тиристором: двухоперационным тиристо-

а - двухключевая; б - автоматического действия Ром без накопителя энергии

цепь и цепь управления питаются от напряжения Ея. В качестве запасных накопителей энергии для подготовки к действию цепи управления независимо от возможных колебаний напряжения в питающей цепи применяются конденсаторы Ct и С2.

В том случае, когда надо обеспечить автоматическое выключение и повторное включение тиристора (для защиты потребителя от напряжений ниже минимально допустимых, а также перегрузочных токов), ключи управления заменяются неуправляемыми тиристорами, как показано на рис. 6.57, б. Неуправляемый тиристор ТНХ открывается и пропускает ток включения тиристора ТД только тогда, когда напряжение в цепи питания превышает минимально допустимое. Другой неуправляемый тиристор Т#2 открывается и выключает тиристор ТД, когда на нагрузочном сопротивлении появляется напряжение, превышающее (из-за перегрузки током) допустимое.

Схема управления операциями включения и выключения без накопителей энергии приведена на рис. 6.58.
