[43J. Цепь управления двухоперационного тиристора ТД связана с эмиттер ной цепью двухбазового диода ДД через конденсатор С. Время заряда и последующего разряда этого конденсатора определяет продолжительность пребывания тиристора ТД в открытом и закрытом состояниях. Тем самым определяется продолжительность выходного импульса тока (напряжения), а также паузы между ними.

Нагрузочное сопротивление, через которое проходят периодические импульсы тока, введено в анодную цепь тиристора.

Тиристор ТД открывается, когда в цепь его управления вводится .положительный ток, суммирующийся из зарядного тока £2 конденсатора С (проходящего от источника Еа через сопротивление i?2) и тока ilt непосредственно проходящего через сопротивление Rx.

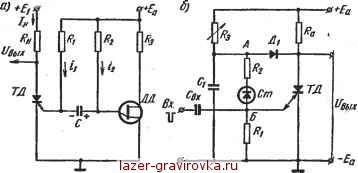

Рис. 6.53. Схема мультивибратора (а) и одновибратора (б) с двух-операционным тиристором

Тиристор ТД остается открытым до тех пор, пока напряжение на заряжающемся конденсаторе С (полярность показана на рисунке) не достигает такого значения, при котором открывается эмиттерная цепь двухбазового диода (значение £/этах, которому отвечает точка А на характеристике рис. 6.44, в). G открытием двухбазового диода конденсатор С начинает разряжаться, и изменивший свое направление ток в цепи управления тиристора проходит через эмиттер-ную цепь двухбазового диода ДД. Тиристор ТД при этом быстро закрывается. При закрытии тиристора исчезает ток в нагрузочном сопротивлении JRH и возникает положительный импульс напряжения в выходной цепи тиристора.

Разряд конденсатора С и его перезарядка через цепь Rt продолжаются и после закрытия тиристора ТД, причем через эмиттер-ную цепь двухбазового диода проходит также ток i%, пропускаемый сопротивлением Rz.

Пропускание тока эмиттер ной цепью двухбазового диода ДД (определяющее длительность паузы между импульсами) продолжается до тех пор, пока напряжение на конденсаторе не проходит



через минимум, определяемый точкой s на вольт-амперной характеристике двухбазового диода (см. рис. 6.44, в). С переходом через минимум ток в эмиттерной цепи диода уменьшается скачком почти до нуля, и диод ДД запирается.

С этого момента возобновляется прохождение токов t\ и £2 через цепь управления, что приводит к открытию тиристора ТД. С его открытием выходной импульс напряжения снижается до нуля.

Выходные импульсы напряжения могут сниматься также с сопротивления, включенного в цепь нижней базы диода ДД.

С одним двухоперационным тиристором может быть также осуществлена схема одновибратора. Такая схема приведена на рис. 6.53, б [53]. В исходном состоянии двухоперационный тиристор ТД открыт, так как через его цепь управления от конденсатора Ct через делитель напряжения Rlt R2 и стабилитрон Cm проходит достаточный по величине ток включения. Пока тиристор ТД открыт, выходное напряжение на его зажимах близко к нулю. Конденсатор Сх в этом состоянии разряжается. С появлением входного отрицательного импульса напряжения тиристор ТД закрывается. Одновременно запирается и диод Дх. Этим создается возможность возобновления заряда конденсатора Сг через сопротивление R3. Постоянная времени в цепи заряда равна СХЯ3. Когда напряжение на конденсаторе достигает значения напряжения стабилизации, тиристор ТД вновь откры-. вается, что определяет время задержки выходного импульса по отношению к входному.

г) Пересчетные и распределительные кольцевые схемы

Функции пересчетного кольца сводятся к получению на его выходе количества импульсов в п раз меньше числа входных импульсов. Число п называют коэффициентом пересчета. В десятичной системе исчисления коэффициент пересчета выбирают равным десяти.

Функции распределительного кольца сводятся к поочередному формированию после каждого входного импульса выходного у одного из п звеньев распределителя. Отличие в устройстве пёресчет-ного кольца и распределителя заключается главным образом в числе создаваемых внешних выходов. В пересчетном кольце один внешний выход, а в распределителе - п выходов.

Рассмотрим схему и действие пересчетного кольца при выполнении его на тиратронах тлеющего разряда, а распределителя - при выполнении его на двухоперационных тиристорах.

Схема десятичного пересчетного кольца (на рисунке показаны только три его звена) приведена на рис. 6.54 [511. Все звенья однотипные. В состав каждого из них входят цепь, содержащая тиратрон тлеющего разряда ТТ (тетрод), его анодное и катодное сопротивления i?a и RK, а также цепи управления. Управляющая сетка каждого тиратрона присоединена к активно-емкостному делителю напряже-



ния, содержащему сопротивления Rx и Rci, а также конденсатор Сх. Этот конденсатор поддерживает на сетке напряжение смещения, получаемое от источника £см, и пропускает на сетку входной импульс напряжения ес1. Нижние сетки тетродов, поддерживающие подготовительный разряд, присоединены через ограничительное сопротивление Rcl к отдельному источнику напряжения £подг. ,. При нормальном функционировании кольца каждый входной импульс открывает прибор в очередном звене и закрывает его в предыдущем. При этом приборы открываются и закрываются в строгой очередности. Это достигается тем, что к приему очередного входного импульса подготовлен в данный интервал времени только

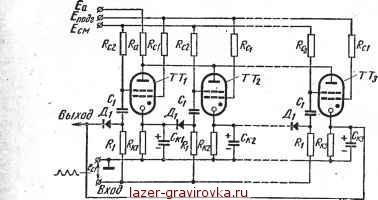

Рис. 6.54. Кольцевая пересчетная схема на тиратронах тлею-, щего разряда

тиратрон, следующий за ранее~ открытым. Так, если в предыдущий интервал времени был открыт тиратрон ТТг, то диод Д1г связывающий этот тиратрон с цепью управления тиратрона 7Т2, заперт напряжением на катодном сопротивлении RKt и шунтирующем его конденсаторе Ск1. При этом входной положительный импульс напряжения, минуя диод Дх, попадает на сетку тиратрона 7Т2, открывая его. На конденсаторах в катодных цепях других тиратронов напряжения нет. Поэтому все другие диоды Дг открыты, и они принимают входные сигналы, не пропуская их к сеткам управления. После зажигания очередного тиратрона подготовляется к открытию цепь управления следующего тиратрона. После открытия последнего происходит гашение разряда в предыдущем тиратроне. Гашение имеет место благодаря тому, что потенциал анодов всех тиратронов общий, а потенциал катода тиратрона, вступающего в работу, ниже, чем у предыдущего, пока конденсатор в катодной цепи последнего не разрядился. После обхода разрядом п - 1 звеньев кольца на выходе последнего звена появляется счетный импульс.
