этом анодная цепь вместе с электромагнитным реле Р (с нормально замкнутыми контактами) присоединена параллельно сопротивлению. R2, а сеточная - последовательно с R2.

При незамкнутом пусковом ключе К. (функции которого обычно выполняет блок-контакт одного из элементов устройства) конденсатор С в сеточной цепи заряжается сеточным током в те положительные полупериоды, когда между сеткой и катодом горит разряд. Одновременно возникает разряд между анодом и катодом.

При замыкании пускового ключа R (что определяет момент старта) питание сеточной цепи прекращается, а отрицательный потенциал, сообщаемый конденсатором С сетке, запирает тиратрон. Последний остается запертым до тех пор, пока разряд конденсатора через сопротивление Rc не снижает отрицательное напряжение На

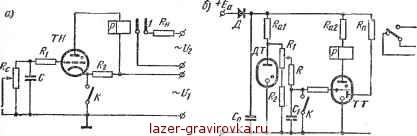

Рис. 6.49. Схемы реле времени:

а - с накальыым тиратроном; б - с тиратроном тлеющего разряда

сетке настолько, что тиратрон вновь открывается. Проходящий через тиратрон анодный ток возбуждает электромагнитное реле, ii размыкающиеся контакты его разрывают оперативную цепь.

Другой вариант схемы реле времени, выполненного на тиратронах тлеющего разряда, приведен на рис. 6.49, б [40]. Функции, выполняемые левой частью схемы (по отношению к конденсатору Сх), сводятся к стабилизации напряжения, подводимого к конденсатору Сх. Функции правой части схемы сводятся к открытию после заданной выдержки времени тиратрона тлеющего разряда ТТ и включению соединенного с ним последовательно электромагнитного реле Р.

Элементами, входящими в первую ступень узла стабилизации, Являются конденсатор С0 и полупроводниковый диод Д и во вторую fero ступень - диод тлеющего разряда ДТ и группа сопротивлений pai, Ri, R2 и R.

Ключ управления определяет момент старта.

При закрытом ключе К конденсатор Сх разряжен, и тиратрон ТТ заперт. При размыкании ключа (что имеет место в момент старта) конденсатор Сх начинает заряжаться и, когда напряжение на нем



достигает значения, при котором управляющая сетка открывает т фатрон, через последний проходит ток, включающий электромагнитное реле р и оперативную цепь.

б) Триггеры

Схема триггера на триодах тлеющего разряда с раздельными входами приведена на рис. 6.50 а [40]. Тиратроны присоединены к источнику питания через общее анодное сопротивление Ra. Когда огкрьн тиратрон ТТ± потенциал на его аноде

Val = Я, + Ut = Uc3 + Un (6.22)

где £/г - напряжение горения разряда.

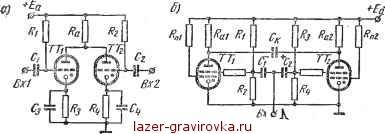

Рис. 6.50. Схемы триггеров с тиратронами тлеющего разряда:

а - с раздельными входами; б - с общим (счетным) входом

Первое слагаемое Uc3 определяет напряжение на конденсаторе С3, включенном на катодную цепь тиратрона Т7\. В момент подачи положительного импульса на вход 2 тиратрона ТТ2 в нем возникает разряд, так как потенциал на его аноде Ua2 = Ual, а потенциал катода близок к нулю, так как конденсатор С4 разряжен.

В момент открытия тиратрона 7Т2 разряд в тиратроне Т7\ прекращается, поскольку разность потенциалов между его анодом и катодом р ,..

-IS**--. (6-23)

меньше напряжения горения разряда Ur, пока конденсатор С3 сохраняет напряжение.

Когда тиратрон 7Т2 открыт, что соответствует второму устойчивому состоянию триггера, конденсатор С4 заряжается, а конденсатор С3 разряжается. Этим подготовляется возврат триггера в исходное устойчивое состояние.

Схема триггера со счетным (общим) входом приведена на рис. 6.50, б. Через общий вход поступает серия последовательных



импульсов положительной полярности. Один из них переводит триггер в одно из его устойчивых состояний, а следующий возвращает триггер в исходное состояние.

Переход тока (разряда) от одного тиратрона к другому осуществляется с помощью коммутирующего конденсатора Ск. Заряжается конденсатор через открытый тиратрон. Полярность напряжения на заряженном конденсаторе такова, что при его разряде ток проходит через тиратрон, подлежащий открытию в прямом направлении, и тиратрон, подлежащий закрытию во встречном направлении. При этом возникает контур коммутации, в который входят оба тиратрона и конденсатор Ск.

В рассматриваемой схеме применяются двухсеточные тиратроны (тетроды) с тем, чтобы, используя метод электростатического управления, повысить четкость действия триггера

fa 4


И i И

Вход .

Л, СкМг t II ,

Г0,з

ТОю

ТОгг Ra

st+£a

ТОг

TO,.

Рис. 6.51. Схемы триггеров с однооперационными тиристорами:

а - двухпозиционного; б - многопозиционного

Токи в разрядах (подготовительных), поддерживаемых нижними сетками в тетродах, ограничены сопротивлениями Rn и RD2. Напряжение смещения на управляющих сетках тетрода создается с помощью делителей напряжения RiR2 и RSRA.

Большие выходные токи при более высоком значении напряжения обеспечивает триггер, выполняемый на тиристорах. Схема такого триггера с раздельными входами Вхх и Вх2 приведена на рис. 6.51, а [48]. В нее входят однооперационные тиристоры TOt и Т02, анодные сопротивления Ral и Ra2, а также общий коммутирующий конденсатор Ск. С приходом очередного пускового импульса открывается соответствующий ему тиристор. Разрядный ток коммутирующего конденсатора Ск и отрицательное остаточное напряжение на нем обеспечивают запирание другого тиристора.

Внешние выводы для выходных импульсов могут иметь один или оба тиристора.

При введении в схему добавочных элементов (их присоединение показано пунктиром) триггер превращается в мультивибратор, ра-
