Схема на рис. 6.42, а представляет собой один из возможных вариантов практической реализации принципиальной схемы (см. рис. 6.41, б)>Роль ключа управления К выполняет дроссель насыщения ДН. Степень его намагничивания регулируется током управления /у. При отсутствии тока намагничивания сопротивление дросселя очень велико (что соответствует разомкнутому состоянию магнитного ключа). В этом режиме ток проходит через электрод управления, открывая тиристор ТО. Через RB проходит при этом однс-полупериодный ток. При полном токе намагничивания /у электри-

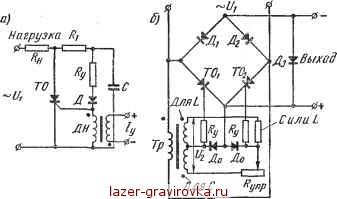

Рис. 6.42. Схема включения тиристора с помощью дросселя насыщения (а); мостиковая схема при фазовом управлении тиристором (б)

ческое сопротивление дросселя мало (ключ замкнут), и ток через цепь управления тиристора не проходит. Тиристор заперт, и тока в нагрузочной цепи нет. Конденсатор С предупреждает возможность появления перенапряжений при резких изменениях тока в обмотке дросселя ДН.

С помощью схемы, приведенной на рис. 6.42, б, реализуется метод фазового управления (см. рис. 6.29, б). Объектом регулирования является выпрямительный мост, содержащий два тиристора ТОх и Т02 и два диода Дх и Д2. Функции схемы управления выполняет мостиковый фазосмещатель, в который входят две вторичные обмотки трансформатора управления Тр, регулируемое активное сопротивление Ry v и нерегулируемое реактивное сопротивление (емкостное =г либо индуктивное coL).

Диоды Д0, введенные в диагональ мостикового фазосмещателя, обеспечивают однонаправленное прохождение импульсов тока от фазосмещателя к цепям управления тиристорами Т0У и Т02. При изменении Ry v фаза выходного напряжения в диагонали мостикового



фазосмещателя смещается по отношению к напряжению питания выпрямительного моста. Этим достигается регулирование среднего значения выпрямленного напряжения на выходе моста, так же как и в схеме на рис. 6.2, а.

Когда источник сигнала (датчик) не обеспечивает достаточного тока для управления тиристором, в схему управления в качестве промежуточного усилительного элемента вводится маломощный тиристор (рис. 6.43, а) с током управления, много меньшим, чем у рабочего тиристора. Усилительный Т0Х и рабочий Т02 тиристоры соединены между собой аналогично триодам в составном транзисторе (см. рис. 2.35, а).


Рис. 6.43. Высокочувствительные схемы управления однооперационным тиристором:

а - с усилением сигнала с помощью маломощного тиристора; б - с помощью вспомогательного конденсатора

Диод Д, шунтирующий источник управления, вводится в схему только тогда, когда этот источник генерирует переменное напряжение либо двухполярные импульсы.

Другой путь повышения чувствительности системы управления иллюстрирует схема, приведенная на рис. 6.43, б [45]. Входной сигнал +£/вх используется в качестве добавочного к напряжению на заряженном конденсаторе С с тем, чтобы открыть неуправляемый тиристор ТН, связанный с цепью управления одноопераци-онного тиристора ТО. Конденсатор С заряжается от стабилизированного (с помощью стабилитрона Cm) напряжения UCT. С открытием ТО через нагрузочное сопротивление проходит постоянный ток.

Схема управления тиристором заметно упрощается, когда в качестве генератора импульсов управления пользуются полупроводниковым прибором, получившим название двухбазового диода (или однопереходного триода) [42, 43]. Двухбазовые диоды широко распространены в схемах управления в зарубежной полупроводниковой технике. Структурная схема такого диода ДД приведена на рис. 6.44, а, а схема включения и вольт-амперная характеристика приведены на рис. 6.44, б и е.



Исходный монокристалл, из которого изготовляется двухбазовый диод, представляет собой пластинку n-проводимости, в которую введением акцепторных примесей создается эмиттерный слой р. Расположенные по обе стороны от эмиттера продольные участки исходного монокристалла выполняют функции баз диода. Нижняя база Бх в сочетании с эмиттером и эмиттерным p-n-переходом непосредственно выполняет функции диода. Верхняя база £2 является лишь плечом в делителе напряжения, образуемом двумя базами прибора. К наружным выводам баз подводится напряжение смещения диода (Убб (рис. 6.44, б).

Под действием этого напряжения (выбираемого обычно в пределах 10-20 в) через базы проходит последовательно небольшой ток - ток смещения (порядка 1-2 ма). Этот ток, поддерживающий определенное распределение потенциала вдоль баз и тем самым некото-

рую разность потенциалов между эмиттером и расположенным против него базовым слоем (подэмиттерным слоем базы), не остается величиной неизменной, а зависит от величины тока, проходящего через эмиттер Э и нижнюю базу Бх.

Когда ток в цепи эмиттера /э = 0 и напряжение смещения Ue распределяются по базам пропорционально их сопротивлениям, зависящим от длин баз. (Длина базы £2 выбирается обычно в 4-5 раз больше длины базы Бг. В том же примерно соотношении распределяется напряжение смещения по базам.)

Напряжение на эмиттерном переходе = 0 тогда, когда потенциал на эмиттере UB = U30 (по отношению к наружному выводу от нижней базы) равен потенциалу на подэмиттерном базовом слое, созданном напряжением смещения U. Когда (7Э<С U30 (рис. 6.44, в), ток в эмиттер ной цепи также отрицателен.

Абсолютные значения этого тока невелики. Им соответствуют ординаты на начальном участке ОР эмиттерной вольт-амперной характеристики двухбазового диода, приведенной на рис. 6.44, в.

Когда U3 начинает превышать (7Э0, на диодном p-n-переходе появляется положительное напряжение, и через него начинает про-


Рис. 6.44. Двухбазовый диод:

с - структурная схема; б - схема включения; в - эмиттерная характеристика
