При открытии положительным импульсом тиратрона 7Т2 конденсатор С разряжается вначале через оба тиратрона, создавая при этсм прямой ток в этом тиратроне и встречный в закрывающемся тиратроне ТТХ, а затем через Rax и тиратрон 7Т2.

Емкость конденсатора С должна быть достаточной для того, чтобы после переключения (коммутации) тока из одного прибора в другой на первом сохранилось бы еще в течение некоторого времени отрицательное напряжение с тем, чтобы восстановились его запирающие свойства.

в) Схемы включения д р и цифровых индикаторов

Схема управления двухимпульсным декатроном должна обеспечить формирование двух чередующихся отрицательных импульсов напряжения, сообщаемых подкатодам (см. рис. 6.15, а). Форму импульсов желательно иметь возможно ближе к прямоугольной с тем, чтобы обеспечить быстрейший переход разряда от одних катодов Ж другим.

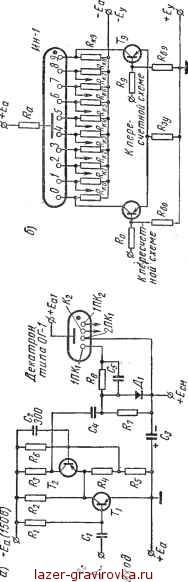

Такие схемы управления выполняются на электронных лампах и транзисторах. Рассмотрим схему с транзисторами, приведенную на рис. 6.40, а [41]. Два транзистора Тх и Т2 работают в ключевом режиме, причем транзистор Тх управляет открытием и закрытием Транзистора Т2. В исходном состоянии оба транзистора открыты, так как их базы присоединены через сопротивления Rx и R6, а их коллекторы через сопротивления R2 и R3 - к отрицательному полюсу источника питания.

Транзистор 7\, эмиттер которого связан непосредственно с положительным полюсом источника питания -tEs, присоединяет, когда он открывается, к тому же полюсу источника питания эмиттер транзистора Т2.

С появлением на входе транзистора Тх положительного импульса напряжения ес он запирается, а вслед за ним запирается и транзистор Т2, поскольку проходящий по сопротивлениям R6, Ru и R2 ток сообщает эмиттеру транзистора Т2 потенциал более отрицательный, чем имеет база этого транзистора, присоединенная к ранее заряженному конденсатору С2.

При запирании транзистора Т2 на его коллекторе возникает отрицательный импульс напряжения, передаваемый через конденсатор С4 и сопротивление R8 (дифференцирующее звено) на группу первых подкатодов. Требующаяся длительность отрицательного импульса на первых подкатодах обеспечивается постоянной времени цепей Rs, С4 и R7 и R8-C5.

Переход отрицательного импульса на вторые подкатоды достигается через заряжающийся конденсатор С3 и сопротивление R7 (интегрирующее звено). При этом одновременно с ростом отрицательного потенциала в группе вторых подкатодов потенциал на первых под-катодах повышается.



Повышение крутизны выходного импульса напряжения, снимаемого с коллектора транзистора Тг, достигается введением в базу этого триода цепочки R6CZ.

Положительное смещение вводится только в группу первых подкатодов через обратное сопротивление диода - стабилитрона Дг.

Быстрому переходу разряда с первых подкатодов на вторые способствует, кроме вводимого положительного напряжения смещения -\-Еск, также зарядка конденсатора С5 током, проходящим через цепь первых подкатодов.

Разряжаются конденсаторы С3 и С4 через открытый транзистор Т2 и сопротивления Rit R5 и R7.

Рассматриваемая схема управления обеспечивает скорость счета до 10 кгц.

Схема управления цифровым индикатором десятичного счета, управляемая . транзисторами типа р-п-р, приведена на рис. 6.40,6141]. В каждую катодную цепь индикатора включен транзистор типа р-п-р. В определенный интервал времени заперттоль-ко один из них, а именно тот, на базу которого в данный интервал времени подан положительный импульс напряжения от счетного декатрона.

В закрытом транзисторе нет тока. Его нети в катодном сопротивлении индикатора. Поэтому потенциал у соответствующего катода индикатора более отрицателен, чем у всех других, в связи с чем разряд переходит на данный катод.


к с

со га С

а °

2 &

Я я га

0 Я

К о

с

э

§ щ

1 &

р н

К о

ГГ. S

s §

К и

CD .3

со >,

га с

° э

>> >,

3 ч си I О °

о к



§ 6.10. СХЕМЫ УПРАВЛЕНИЯ ТИРИСТОРАМИ

Рассмотрим в начале схемы включения и выключения одноопе-рационных тиристоров, а затем и схемы управления двухоперанионными тиристорами.

а] Схемы включения д ерационных тиристоров


Рис. 6.41. Схемы управления однооперацион-ным тиратроном:

о - независимая; б - зависимая

Принципиальная схема включения однооперационных тиристоров приведена на рис. 6.41, а. В качестве основных элементов в нее входит источник управления постоянного тока Еу (при статическом режиме управления) либо импульсный источник. а)

Последовательно с ис- (- точником Еу в цепь управ- Ry

ления введено сопротивление Ry, представляющее собой внутреннее сопротивление источника или же добавочное (ограничительное) сопротивление. Выбор 31 ачений Еу и Ry подчинен требованию получения внешней характеристики источника управления, расположенной более высоко, чем верхняя граница пусковой области (см. рис. 6.31, б). Этим обеспечивается надежное включение всех тиристоров, управляемых от данного источника.

При импульсном управлении параметры Еу и Ry выбираются исходя из требующейся амплитуды тока управления, зависящей от выбранной ширины импульса (см. рис. 6.30, б).

Входное сопротивление тиристора по цепи управления определяется по наклону касательной к среднему участку статической вольт-ампер ной характеристики (см. рис. 6.31, а).

Простейший вариант принципиальной схемы зависимого управления (когда электрод управления питается от той же цепи, что и анод тиристора) показан на рис. 6.41, б. Источником питания в анодной цепи является цепь переменного напряжения. Нагрузочное сопротивление Ru введено в неразветвленный участок цепи.

Ток в цепи управления тиристора появляется тогда, когда ключ К не замкнут. При замкнутом ключе К ток управления проходит через Ry и диод Цх, минуя цепь управления тиристора. Диод Дх предупреждает появление в цепи управления отрицательных напряжений, превышающих допустимые (3-5 в).
