счет разности напряжения зажигания U3 и горения разряда в приборе Ua-Ur.

В схеме, приведенной на рис. 6.37, а, диод тлеющего разряда ДТ до подачи на его анод через конденсатор С\ управляющего импульса напряжения (поступающего обычно от первичного датчика) заперт. Поэтому потенциал на левой обкладке выходного конденсатора С2 (точка N) определяется делителем напряжения R. ~В точке N при запертом диоде это напряжение равно:

R2 i?

Vn - Um - Ri + #2

Напряжение Uм выбирается меньше, ни я U3 разряда в диоде. С появлением


N Выход II--

дт У

Рис 6.37. Диодные пусковые схемы для тиратронов тлеющего разряда:

при

при

(6.21)

чем напряжение зажига-положительного входного импульса напряжения в диоде ДТ возникает разряд (диод открывается) и на его электродах устанавливается напряжение горения Ur. Потенциал точки N при этом снижается на величину Uм - Ur и на выходе схемы появляется такое же отрицательное напряжение.

Полупроводниковый диод Д введен в схему для того, чтобы пусковой импульс воздействовал бы только на открываемый диод. При отрицательном пусковом импульсе диод ДТ вводится в цепь катода (рис. 6.37, б).

При необходимости иметь положительный выходной импульс, его снимают с сопротивления, включаемого в цепь катода.

Входные импульсы, получаемые от первичного датчика, нередко недостаточны для непосредственного управления электрическим состоянием диода. Для получения нужных импульсов от схемы управления в нее вводят в этом случае триоды тлеющего разряда, еагирующие на значительно меньшие входные сигналы. Схема, в которой достигается усиление сигнала с помощью ти ратрона тлеющего разряда ТТ, приведена на рис. 6.38, а. До прихода пускового сигнала ес тиратрон (функции которого выполняет в этой схеме тетрод с замкнутыми между собой сетками) заперт. Конденсатор С2 заряжен при этом до полного напряжения источника питания Еа.

С приходом пускового импульса тиратрон ТТ открывается, и конденсатор С2 разряжается через тиратрон ТТ и нагрузочное со-

положительном входном импульсе; о отрицательном входном импульсе



противление RK, введенное в цепь катода. После снижения напряжения на тиратроне в процессе разряда конденсатора до значения Uc2 ==£ Ur разряд в тиратроне прекращается, и разрядный ток конденсатора продолжает проходить еще некоторое время через остаточную плазму с уменьшающейся в ней концентрацией зарядов.

С исчезновением остаточной плазмы в тиратроне возобновляется зарядка конденсатора С2 через сопротивление Ra от цепи питания.

Для того чтобы в процессе зарядки и повышения напряжения на конденсаторе в тиратроне не произошло повторное зажигание разряда, постоянная времени зарядки конденсатора должна быть зна-

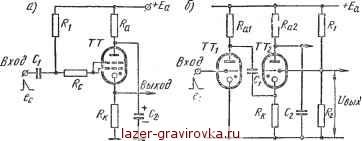

Рис. 6.38. Триодные пусковые схемы для тиратронов тлеющего

разряда:

а - однокаскадная; б - двухкаскадыая

чительно больше постоянной времени разрядки конденсатора через тиратрон. Это требование удовлетворяется, когда анодное сопротивление Ra много больше внутреннего сопротивления тиратрона в условиях распадающейся плазмы.

В схеме рис. 6.38, а выходной импульс имеет положительный знак. При необходимости иметь отрицательный выходной импульс внешний вывод берется от анода.

Еще более высокая степень усиления пускового импульса достигается в двухкаскадной схеме, приведенной на рис. 6.38, б. В первом каскаде входной положительный импульс подается на сетку тиратрона ТТЪ а его выходной отрицательный импульс открывает тиратрон 7Т2 во втором каскаде. Выходной импульс у тиратрона ТТг имеет также отрицательный знак.

6] Схемы выключения тиратронов тлеющего разряда

В ионных приборах (нормального исполнения) с помощью сетки нельзя прекратить разряд, поэтому при питании их постоянным напряжением основными способами гашения разряда являются:

1) временное снижение анодного напряжения на период, достаточный для того, чтобы после уменьшения анодного тока до нуля обеспечить восстановление запертого состояния прибора.



2) введение в прибор встречного тока с сохранением после спада результирующего тока до нуля малого положительного или (лучше) отрицательного напряжения на аноде прибора с тем, чтобы ускорить процесс восстановления запирающих свойств междуэлектродного промежутка.

На первом способе запирания тиратрона базируется действие схемы, приведенной на рис. 6.39, а. Через конденсатор С при гашении разряда к аноду тиратрона подводится отрицательный импульс напряжения с амплитудой, достаточной для гашения раз-

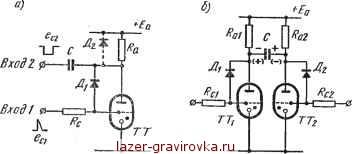

Рис. 6.39. Схемы выключения тиратронов тлеющего разряда:

а - с помощью отрицательного импульса, вводимого извне; б- с помощью

конденсатора

ряда, и шириной импульса, необходимой для восстановления запирающих свойств сетки.

Диод Д1з включенный между анодом и сеткой тиратрона 7Т, шунтирует внутренний промежуток анод - сетка и ослабляет тем самым ток в разряде, что облегчает его гашение и последующее восстановление запертого состояния тиратрона.

Диод Д2 вводится в схему только тогда, когда нужно предупредить операцию дифференцирования звеном RaC, при которой на аноде тиратрона мог бы появиться положительный импульс напряжения, облегчающий возникновение повторного зажигания разряда.

Необходимость введения внешнего импульса для гашения разряда осложняет в ряде случаев устройство управления, поскольку требуется иметь дополнительный источник сигнала. Устройство упрощается, если воспользоваться схемой, содержащей два тиратрона (рис. 6.39, б) и гасящий (коммутирующий ток) конденсатор [40]. Конденсатор в этой схеме заряжается через открытый в данный интервал времени тиратрон и разряжается в следующий интерва времени, когда открывается второй тиратрон. Так, если в данный промежуток времени открыт тиратрон ТТ1у то конденсатор С заряжается через этот тиратрон и сопротивление Ra2 с полярностью, показанной на конденсаторе сверху.
