ленным коэффициентом пересчета) общее число счетных импульсов, зарегистрированных устройством.

Питание пересчетного устройства осуществляется от выпрямителя 2, напряжение которого стабилизируется. Узел Я используется для проверки действия счетчика.

Декатронные коммутаторы имеют такое же конструктивное выполнение, как и счетные декатроны, с той лишь разницей, что у коммутаторов все индикаторные катоды имеют внешние выводы, с помощью которых коммутаторный декатрон присоединяется к каналам связи. В эти каналы поочередно поступают импульсы от общего источника импульсов.

6 Цифровые индикаторы (лампы}

Цифровые индикаторы, называемые также цифровыми лампами, позволяют производить по светящимся в них катодам, выполненным в виде цифр, визуальный отсчет численных значений контролируемой величины.

В одном индикаторе, внешний вид которого дан на рис. 6.18, а и б, размещается десять проволочных катодов (изготовляемых обычно из нихрома либо вольфрама), соответствующих цифрам десятич-


Рис. 6.18. Цифровой индикатор: а - внешний вид сбоку; б - вид с торца; в - схема расположения электродов

ного разряда в пределах 0 -н 9. Перед катодами расположен один анод, выполненный в виде тончайшей сетки (рис. 6.18, в). Анод электрически связан с боковым экраном, окружающим катоды.

Такое расположение электродов обеспечивает более или менее одинаковое расстояние между анодом и каждым из катодов.

Порядок расположения занумерованных на рис. 6.18, в катодов, как и применение сеточного анода, рассчитано на минимальное затемнение светящегося в данный момент катода.

Разряд в цифровых индикаторах, как и в двухэлектродных световых приборах (см. § 1.9), соответствует начальной- стадии аномального тлеющего разряда.

Это вызвано необходимостью обеспечения покрытия всей поверхности катода свечением (для полноценного формирования цифр).



Расстояние между анодом и наиболее удаленным катодом выбирается таким, чтобы в разряде развивалась главным образом только катодная его часть.

Включение цифрового индикатора ЦИ в систему его питания показывает схема рис. 6.19 (показаны не все катоды). Поочередное

включение катодов достигается с помощью коммутаторного дека-трона ДК и транзисторов типа п-р-п, введенных в катодные цепи цифрового индикатора.

При поступлении счетного импульса открывается очередной канал коммутаторного де-катрона, и положительный импульс открывает очередной транзистор Т. При этом к соответствующему катоду индикатора подводится отрицательный потенциал, переводящий разряд на этот катод. Светящаяся цифра указывает число счетных импульсов, вошедших в коммутаторный декатрон, данного числового разряда.

Вводя в счетное устройство такое количество цифровых индикаторов, которое соответствует максимально возможному числу разрядов в контролируемой величине, получаем возможность визуально наблюдать за ходом ее изменения во времени.


Рис. 6.19. Схема включения цифрового индикатора

§ 6.6. ТИРИСТОРЫ НЕУПРАВЛЯЕМЫЕ

в| Предпосылки к созданию тиристоров и их классификация

Если в качестве ключевых приборов используются транзисторы, то переход от закрытого состояния - области отсечки (точка А на рис. 6.20, а) к открытому - режиму насыщения (точка В) связан с прохождением коллекторного тока через ряд промежуточных значений на линии нагрузки MN (токи /к2, /к3, /к„ и т. д.), которым отвечают значительные падения напряжения в приборе. Это приводит к заметным потерям электрической мощности в транзисторах. Кроме того, связь нарастающего и убывающего коллектор-



ного токов с соответствующими базовыми токами (1б1, /б2, /б3) и т. Д-) приводит к заметной инерционности в действии прибора, что связано с накоплением и рассасыванием зарядов в базе.

Относительные значения теряемой электрической мощности уменьшаются, и скорость изменения тока в приборе возрастает, если прибор имеет вольт-амперную характеристику, представленную на рис. 6.20, б (кривая OABCD).

Особенностью такой характеристики является то, что при увеличении напряжения до некоторого значения Un (напряжения переключения) ток в приборе очень мал, а затем он быстро возрастает. При этом рабочая точка перемещается по геометрическому

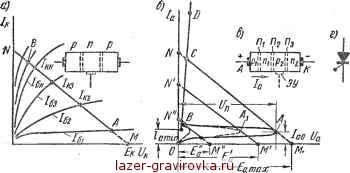

Рис. 6.20. Сопоставление вольт-амперных и нагрузочных характеристик транзистора (а) и тиристора (б), структурная схема тиристора (е); условное обозначение тиристора (г)

месту, близкому к линии нагрузки MN, от точки А до полного значения тока, соответствующего точке С на участке крутого подъема вольт-амперной характеристики. Наклон MN определяется сопротивлением во внешней цепи. Если это сопротивление выбрать очень большим (источник тока), а также значительно повысить напряжение питания источника, то можно добиться постепенного повышения тока при перемещении рабочей точки влево от точки А по ветви характеристики АВ до перехода на круто наклонный (рабочий) участок характеристики BD. При обычных источниках питания и конечных значениях нагрузочных сопротивлений ток в приборе нарастает скачком, минуя ветвь АВ, которой отвечает отрицательное сопротивление прибора. При этом обеспечивается большая скорость нарастания тока в приборе и меньшие потери электрической энергии, преобразующейся в тепло.

Такой вольт-амперной характеристикой с участком отрицательного сопротивления АВ обладают четырехслойные полупроводниковые приборы (рис. 6.20, в), называемые тиристорами.
