с приходящими в остальную часть периода электронами, образуя при этом нейтральные атомы газа. Эти атомы диффундируют в глубинные слои анода и сетки, а также в экраны и стенки. Это и приводит к постепенному исчезновению газа из объема. С повышением напряжения скорость убыли газа из объема возрастает. Чтобы ослабить интенсивность такой убыли у высоковольтных тиратронов, заполняемых инертным газом, ограничивают углы сеточного управления, что уменьшает время нахождения сетки под отрицательным потенциалом.

Повышение долговечности тиратронов, когда срок их службы ограничен убылью газа в объеме прибора, может быть достигнуто путем замены благородного газа водородом. При водородном наполнении убыль его непрерывно восполняется размещаемым внутри прибора вспомогательным элементом - накопителем (генератором) водорода.

При наполнении водородом возрастает падение напряжения в приборе, что приводит к некоторому снижению к. п. д. Поэтому в зависимости от того, какой из двух факторов - долговечность или получение более высокого к. п. д. - является наиболее существенным для данного вида устройства, выбирается тиратрон с тем либо иным видом газового наполнения.

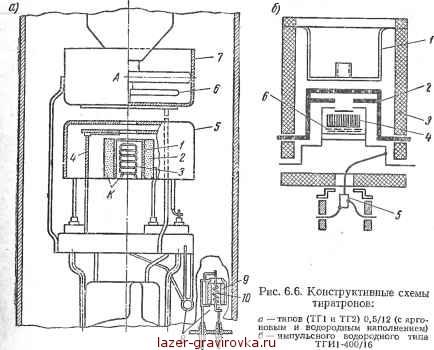

Некоторые типы тиратронов выпускаются в двух исполнениях: а) с инертным газом или б) с водородом. К таким тиратронам относится, например, высоковольтный, рассчитанный на напряжение 12 кв и средний ток 0,5 а. При заполнении аргоном он имеет маркировку ТП-0,5/12, а при заполнении водородом маркировка его ТГ2-0.5/12. Конструктивная схема этого тиратрона приведена на рис. 6.6, а. Оксидный катод косвенного накала К у такого тиратрона выполнен в виде никелевого цилиндра / с приваренными к его наружной стороне ребрами 2. Наружная поверхность цилиндра и ребер покрыты оксидом. Нагреватель 3, размещенный внутри катода, представляет собой бифилярную вольфрамовую спираль с олундовым покрытием.

Для уменьшения теплового рассеяния катод окружен тепловым экраном 4. В крышке экрана, как и в сетке 5, окружающей катод, имеются отверстия, через которые проходит плазма разряда.

Анодный узел А содержит дисковый анод 6 и анодный экран 7, с помощью которого повышается пробивное напряжение прибора. В тиратроне типа ТП-0,5/12 сетка выполняет только защитные функции (запирания тиратрона при аварийных нарушениях в устройстве).

Конструктивный разрез на рис. 6.6, а относится к модификации ТГ2-0.5/12, при которой тиратрон заполняется водородом. Генератор водорода 8 размещен в нижней части колбы, вблизи катода. Разрез генератора показан в более крупном масштабе в нижней части рис. 6.6, а. Генератор водорода представляет собой насыщаемый водородом порошок титана или цилиндр из спрессованного



пористого титана 9. Количество поглощаемого водорода титаном значительно. Один грамм титана поглощает около 400 смэ водорода, приведенного к удельному давлению 10й мн/см*. Титан при столь большом насыщении водородом называют гидридом титана.

Равновесное давление, обеспечиваемое генератором водорода, зависит от температуры гидрида титана. Эта температура поддерживается нагревателем 10 (спираль внутри цилиндра), присоединяемым параллельно нагревателю катода.


Температура нагревателя выбирается такой, чтобы обеспечить иужный уровень давления [я (0,5-0,6)-10 мн/смг] и минимальное его изменение в процессе постепенного убывания водорода при эксплуатации прибора.

Мощные импульсные тиратроны, применяемые в качестве ключей в модуляторных радиолокационных устройствах, заполняются в большинстве случаев также водородом. Только отдельные их типы (на рабочее напряжение, не превышающее 1,5-2 кв) заполняются благородным газом.

Конструктивный разрез одного из мощных импульсных типов Тиратронов, наполняемого водородом (тип ТГИ1-400/16), приведен на рис. 6.6, б.



Номинальные параметры этого прибора: Ubmax - 16 кв и ток в импульсе 400 а относятся к длительности импульса, не превышающей 0,5-5 мксек, и частоте повторения не более 450 имп сек.

Особенностью конструктивного выполнения данного тиратрона является керамический корпус 3, спаянный с металлическими деталями. Такой корпус обеспечивает повышение не только механической прочности прибора, но и в значительной степени повышает его термостойкость.

Катод 4 представляет собой плоский диск с приваренными к нему вертикальными ребрами. Ребра и диск покрыты снаружи оксидом. Спиральный плоский нагреватель 6 расположен под катодом. В нижней части тиратрона расположен накопитель водорода 5, нагреватель которого присоединен параллельно нагревателю катода.

Характерной особенностью сеточного узла в импульсных водородных тиратронах является малая его проницаемость, что обусловлено необходимостью обеспечения надежного запирания сеткой прибора при высоких анодных напряжениях.

Для уменьшения проницаемости сетки под ней располагается диафрагма, отверстие в которой не совпадает с сеточными отверстиями.

.Падение напряжения в тиратроне благодаря заполнению прибора водородом и малой проницаемости сетки достигает 120-150 в при значительных импульсах тока. Столь высокое внутреннее падение напряжения приводит к значительным потерям мощности в приборе, большая часть которой преобразуется на аноде/в тепло, которое анод должен рассеять при допустимой температуре его нагрева. Это достигается выполнением анода с развитой поверхностью охлаждения и дополнительно присоединенным к нему с помощью переходного стержня с резьбой радиатором (на рисунке не показан)

В высоковольтных выпрямительных устройствах на рабочее напряжение 10-20 кв и выше применяются, как указывалось, высоковольтные ртутные тиратроны.

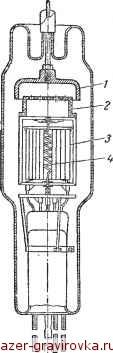

Конструктивный разрез одного из них (тип ТР1-6/15; средний ток баи напряжение 15 кв) представлен на рис. 6.7. Особенностью конструктивного выполнения является удлиненная катодная горловина, на дне которой лежит введенная в процессе изготовления прибора капля ртути. Возникающие в процессе испарения пары


Рис. 6.7. Ртутный БЫ соковольтный тира трон типа ТР1-6/15
