ГЛАВА ШЕСТАЯ

МАЛОМОЩНЫЕ УПРАВЛЯЕМЫЕ ИОННЫЕ ПРИБОРЫ И ТИРИСТОРЫ; ИХ ПРИМЕНЕНИЕ В РЕЛЕЙНЫХ И КОММУТАЦИОННЫХ УСТРОЙСТВАХ

§ 6.1. КЛАССИФИКАЦИЯ ПРИБОРОВ, ПРИМЕНЯЕМЫХ В РЕЛЕЙНЫХ И КОММУТАЦИОННЫХ УСТРОЙСТВАХ

Приборы, используемые в релейных и коммутационных устройствах, а также в статических преобразователях тока, выполняют обычно функции управляемых электрических ключей (переключателей), замыкающих и размыкающих контролируемые ими цепи.

Такие ключи кроме высокой чувствительности к управлению должны удовлетворять следующим основным требованиям:

1) пропускать требующиеся прямые токи при минимальном падении напряжения и допустимом нагреве, когда прибор открыт (ключ замкнут);

2) выдерживать без пробоя возникающее на электродах прибора отрицательное напряжение, когда прибор заперт (ключ разомкнут). В области низких напряжений (до 100 в) и малых токах (до нескольких ампер) таким требованиям в достаточно высокой степени удовлетворяют, как показано в третьей главе, транзисторы. В области средних напряжений и широком диапазоне токов основным требованиям ключевых приборов в наибольшей степени удовлетворяют многослойные полупроводниковые приборы, называемые тиристорами. Внутреннее падение напряжения в них минимально (не превышает 1-1,5 в) при токах до 200-350 а. Обратные напряжения, выдерживаемые тиристорами, достаточно велики (до 1000 в и более в одном приборе) и, что особенно существенно, тиристоры имеют весьма большую долговечность.

В области более высоких напряжений (до нескольких десятков киловольт и выше) наряду с последовательно включаемыми тиристорами требованиям ключевых приборов удовлетворяют также два класса управляемых ионных приборов: 1) приборы с накаленным катодом, называемые тиратронами, выполняемые на токи до нескольких десятков ампер, и 2) приборы с ртутным катодом, называемые ртутными вентилями, выполняемые на токи до нескольких сот ампер и напряжения до 100 кв и более в одном приборе.



Средние значения прямого падения напряжения в тиратронах не превышают 10-15 в, а в ртутных вентилях - 20-30 в.

В качестве визуальных индикаторов и пересчетных элементов в релейных и коммутационных устройствах получили также широкое применение управляемые трех- и многоэлектродные приборы тлеющего разряда. К основным их классам относятся: 1) тиратроны, выполняющие релейные функции, 2) логитроны, выполняющие логические функции в дискретных системах двоичного счета, 3) декатроны, выполняющие счетные операции в десятичной системе исчисления, 4) декатронные коммутаторы, выполняющие функции переключателей в многоканальных системах связи, и 5) цифровые индикаторы, применяемые для визуального контроля количественных результатов наблюдения.

Основными факторами, стимулирующими такое многообразное применение приборов тлеющего разряда в устройствах промышленной электроники, являются:

а) световая индикация, позволяющая осуществлять одновременно с выполнением основных операций визуальный контроль за состоянием приборов и электрических цепей;

б) малые габариты приборов и малое потребление ими мощности;

в) отсутствие цепей накала катода, что облегчает условия эксплуатации устройств.

Кроме ознакомления с физическими свойствами всех названных выше типов маломощных ионных приборов и тиристоров, в настоящей главе описываются также основные схемы их применения в типовых релейных и коммутационных устройствах в релейной и коммутационной технике.

Класс мощных приборов (ионные вентили с ртутным катодом и силовые полупроводниковые диоды и тиристоры) рассматривается в следующей главе вместе с системами преобразования тока, в которых такие приборы применяются.

§ 6.2. ТИРАТРОНЫ С НАКАЛЕННЫМ КАТОДОМ

3 Действие сетки в ионных приборах

Структурная схема тиратрона с накаленным катодом представлена на рис. 6.1. Между анодом А и катодом К расположена управляющая сетка С. Функции ее, в принципе одинаковые у всех видов ионных приборов независимо от развивающегося в них разряда: несамостоятельного дугового (тиратроны с накаленным катодом), самостоятельного тлеющего разряда (тиратроны с безнакальным катодом) и самостоятельного дугового (ртутные вентили), - существенно отличаются от функций сетки в электронных лампах.

В электронных лампах управляющая сетка обладает, как мы Эидели в § 2.2, способностью непрерывно изменять величину элек-



тронного потока, проходящего через сеточные отверстия, изменяя тем самым мгновенные значения анодного тока.

В ионных приборах действие сетки более ограничено. С ее помощью может быть установлен момент зажигания разряда в приборе. После его возникновения действие сетки прекращается.

Установление момента зажигания разряда достигается сообщением сетке вначале значительного отрицательного потенциала по отношению к катоду и заменой на менее отрицательный или положительный (рис. 6.1, а).

Кроме отрицательного поля, создаваемого сеткой в пространстве сетка - катод, в это же пространство через сеточные отверстия проникает положительное поле анода, когда ему сообщается положительный потенциал по отношению к катоду.

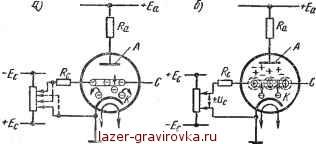

Рис. 6.1. Схема действия сетки в ионном приборе:

а - до начала разряда; б - после его развития

Пока в пространстве сетка - катод, и в том числе в сеточных отверстиях, превалирует отрицательное поле, электроны, выходящие из катода, затормаживаются этим полем, в связи с чем число электронов, проникающих в пространство сетка - анод, ничтожно мало.

При замене значительного отрицательного потенциала на сетке менее отрицательным или более положительным сеточным потенциалом ± Uc электроны подвергаются действию слабо тормозящего или ускоряющего поля, в связи с чем в пространство сетка - анод проникает значительное число электронов. Попадая в это пространство, электроны ускоряются положительным полем анода. Электроны, приобретая энергию, достаточную для ионизации атомов газа, ионизируют их. Этим кладется начало развитию разряда. Дальнейшие этапы развития связаны с лавинообразным размножением носителей, которое и приводит к установлению в течение очень малого промежутка времени дугового разряда.

Разряд в тиратроне, как и в газотроне (см. § 1.3), относится к несамостоятельным дуговым, так как первичные агенты (электроны), обеспечивающие существование разряда, эмиттируются накаленным катодом, получающим мощность извне. Все физические
