Каскад предварительного усиления напряжения соединяется непосредственно или через катодный повторитель с выходным пара-фазным каскадом. Схема последнего приведена на рис. 5.7, б. Особенность ее заключается в том, что: 1) общий катодный вывод у каскадов заземлен через сопротивление RK3, 2) один каскад усиления выполнен с анодной нагрузкой (см. рис. 2.21, а), а другой - с общей сеткой (см. рис. 2.21, в). При такой связи каскадов между собой выходные напряжения их находятся в противофазе, что и требуется для управления полем пластин.

В выходном каскаде, как и в каскаде предварительного усиления, введена индуктивная высокочастотная коррекция, включающая активные сопротивления Ra3 и Rui и индуктивности Ь3 и L4.

е) Lai Rtpi S) +Eai


Выход парасразного усилителя

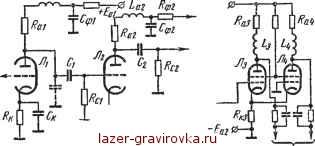

Рис. 5.7. Схема каскада предварительного усиления (а) и входного каскада (б) в осциллографе

Кроме рассмотренных узлов, в схему осциллографа вводится также звено гашения обратного хода луча. Оно исключает появление на экране линии обратного хода, что повышает отчетливость изображения.

В современных осциллографах применяются два способа гашения обратного хода луча: а) на время обратного хода на модулятор подается большой отрицательный потенциал, запирающий луч, или б) на время обратного хода луча с модулятора снимается положительный потенциал, что также приводит к запиранию луча остающимся отрицательным потенциалом.

Полная структурная схема осциллографа, содержащая, кроме описанных узлов, блоки питания, а также вспомогательные ключи, используемые для изменения (когда это требуется) оперативных связей между блоками, приведена на рис. 5.8. Ключ Тх используется для перехода от внутренней синхронизации к внешней. Ключи Т2 и Т3 переключают цепи при передаче измеряемых напряжений непосредственно на управляющие пластины осциллографа



без промежуточного усиления. Ключ Т4 вводит в действие цепь гашения обратного хода луча

Современные осциллографы нередко дополняются следующими оперативными элементами: звеном ждущей развертки, калибрато-

К мовуляторо

К пластинамX К пластинам У

Вход 0-


Выпрями темь, питающий дру-гие цепа.

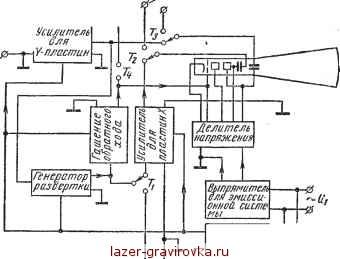

Рис. 5.8. Структурная схема электроннолучевого осциллографа

рами времени и амплитуды измеряемых величин, электронным коммутатором, позволяющим производить одновременное наблюдение на экране двух или более исследуемых напряжений. Эта возможность базируется на способности глаза сохранять в течение некоторого времени зрительное впечатление.

§ 5.4. РЕНТГЕНОВСКИЕ ТРУБКИ

Благодаря глубокой проникающей способности лучи рентгена получили широкое применение не только в медицине (для целей диагностики и терапии), но и в промышленности: для просвечивания металлов с целью обнаружения дефектов в них (дефектоскопия), при анализе микроструктур кристаллических тел (рентгенострук-турный анализ), при спектральном анализе химического состава сложных веществ (рентгеноспектральный анализ) и т. д.

Возбуждаются лучи рентгена, как говорилось в § 5.1, с помощью рентгеновских трубок. Схематическое изображение одной из них (тип БДТ-85) показано на рис. 5.9, а. В герметически закрытом стеклянном баллоне трубки, содержащем катод / и анод 2, создается



предельно достижимый вакуум. Электронный поток, излучаемый накаливаемым катодом, формируется в достаточно узкий пучок (рис. 5.9, б). Такому формированию способствует высокое напряжение (до 50-100 кв и выше), сообщаемое электродам трубки, и чашеобразный экран, окружающий электрически с ним соединенный катод. Электроны пучка бомбардируют анод на определенном участке его поверхности, на котором в анод запрессована пластинка из тугоплавкого металла (вольфрама или молибдена), называемая зеркалом анода. При торможении быстрых электронов, проникающих в атомную структуру кристаллической решетки зеркала анода, и возникает рентгеновское излучение. Спектр его характеризуется длинами волн от2-10 8 до 0,6 10 10 см. Чем выше энергия, сообщаемая первичным электронам, тем короче длина волны рентгеновского излучения и тем больше его проникающая способность.

Плотность рентгеновского излучения (число квантов, проходящих в единицу времени через площадку в 1 сма) пропорциональна квадрату напряжения, сообщаемого аноду трубки, и току, проходящему через трубку. Она зависит также от атомного веса материала, из которого изготовлено зеркало анода. Размер эмиттирующей площадки на зеркале, называемой фокусом, стремятся ограничить в целях повышения контрастности рентгеновских снимков. Косым срезом торца анода с впрессованным в него зеркалом достигается выход рентгеновского излучения в поперечном направлении по отношению к оси трубки и увеличение поверхности теплового контакта между зеркалом и теплопроводящей массой анода. Для повышения теплопроводности анод обычно изготовляется из меди и снабжается радиатором. Большое внимание при конструировании трубок уделяется вопросу отвода тепла от анода, поскольку подавляющая часть энергии (99,6-99,8%), приносимой электронным потоком к аноду, преобразуется в тепло, и только очень небольшая доля (обычно десятые доли процента) уходит в виде рентгеновского излучения. С целью улучшения теплоотвода некоторые типы рентгеновских трубок выполняются с жидкостным охлаждением.

Для защиты обслуживающего персонала от излучения трубки помещают в свинцовый кожух, стенки которого поглощают рассеянное рентгеновское излучение.



Рентгеновские I лучи

Рис. 5.9. Рентгеновская трубка: а - конст-уктиВная схема; б - ход электронных и рентгеновских лучей
