Главная » ПТУ- промышленные телевизионные установки 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 [ 29 ] 30 31 . вами с разными фокусными расстояниями: Мир-1 (f = Е35 мм), МТО-500 А, ОКС-1-150 (/ = 150 мм), ОКС-2-15 Щ= 15 мм), Ю-3 {f = 50 мм), Юпитер-9 (J = 85 мм). Таблица 21 Комплектация ПТУ-30-1 Наименова- I ние Модификация 1Б Видеоконтрольное устройство: ВК-23 1111 ВК-25 1 1 - - 1 1 ВК-26--1111 ВК-29------ 1 I 1 ВК-30---- I 1 [ ] Камера телевизионная: КПТ-39 КПТ-40 Примечание. Микропередатчик ТП-3, линейный усилитель 11У-3, устройство наведения УН-7, кожух камеры ЗК-1, устройство Вереговорное, ремонтный ЗИП приборов на передающей и приемной йторонах установок, а также ремонтный ЗИП линейных приборов установок приобретаются дополнительно к комплекту. В комплект каждой модификации ПТУ-30-1 обязательно входят одна оптическая приставка РП-23, один усилитель-распределитель УР-2 и два пульта управления СУ-24. ! Фокусировка, диафрагмирование объективов, а также заведение камеры на объект производятся вручную, этим она отличается от установки ПТУ-30-2. *В установке ПТУ-30-2 предусмотрено дистанционное включение и выключение в работу передающей камеры и устройства наведения УН-1, выбор режима работы и ориентация камеры, а также дистанционно производить оптическую фокусировку и масштабирование с помощью пультов ПУ-24 или ПУ-26. Комплектация установок оборудованием приведена в табл. 21 и 22. Установки ПТУ-31. Структурная схема ПТУ-31-1 поката на рис. 29, а. Установка ПТУ-31-1 обеспечивает 3ai Таблица 22 Комплектация ПТУ-30-2

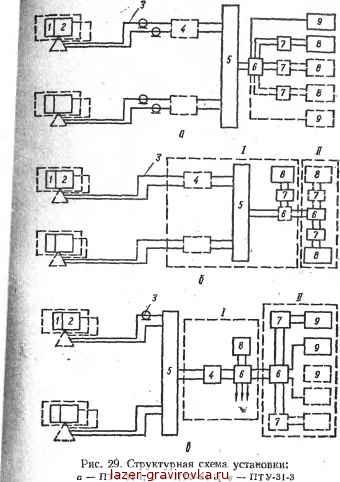

Примечание. Микропередатчик ТП-3, линейный усилитель ЛУ-3, устройства наведения УН-1 и УН-7, кожу-ки камер ЗК-1 и ЗК-3, устройство переговорное, ремонтный ЗИП приборов на передающей и приемной сторонах установок, а также ремонтный ЗИП линейных приборов установок приобретаются дополнительно к комплекту, В комплект каждой модификации ПТУ-30-2 обязательно входит один усилитель-распределитель УР-2. передачу видеосигналов от 10 передающих телевизионных камер на несколько разнесенных пультов управления с ви-Деоконтрольными устройствами. Изображение с помощью оптической приставки 1 проектируется на фотокатод передающей трубки. Сформированный телевизионный сигнал с £Ь1Хода передающей камеры 2 поступает по кабелю на вход лИнейного усилителя 4, с выхода- линейного усилителя |
