контрольном устройстве предусмотрен выход для подключения параллельно еще одного видеоконтрольного устройства на расстоянии 100 м от основного. Имеется также выход с микропередатчика 3 для подключения телевизора через коаксиальный, кабель на расстоянии 100 м от камеры.

Таблица 19

Комплектация ПТУ-29-2

Наименование

Модификация

Б

Видеоконтрольное уст-

ройство:

ВК-23

ВК-25

ВК-26

ВК-29

i-<

Камера телевизионная:

. КТП-39

КТП-40

-

Примечание. Микропередатчик ТП-3, линейный усилитель ЛУ-3, устройство наведения УН-3, устройство переговорное, кожух камеры ЗК-1 ремонтный ЗИП приборов на передающей и приемной сторонах, а также ремонтный ЗИП линейных приборов приобретаются дополни- тельно к комплекту. Каждая модификация ПТУ-29-2 обязательно содержит оптическую приставку ОП-23 и пульт управления ПУ-24.

Видеоконтрольное устройство может быть установлено от камеры на расстоянии 1 км.

Оптическая приставка позволяет применять объективы с разными фокусными расстояниями: Мир-1 (/ = 35 мм), Ю-3 (/ = 50 мм), Юпитер-9 (f = 85 мм), ОКС-1-150 = 150 мм), ОКС-2-15 (/ == 15 мм), МТО-500 А.

Фокусировка и диафрагмирование объективов производятся вручную. Включение в работу передающей камеры, перевод в дежурный и рабочий режимы осуществляются вручную непосредственно на камере. Установка комплектуется оборудованием, указанным в табл. 18.

Структурная схема установки ПТУ-29-2 показана на рис. 27, б. Работа установки аналогична работе ПТУ-29-1. Если видеоконтрольное устройство расположено на расстоянии свыше 1 км, но не более 5 км, для коррекции искажений в кабеле и усиления сигнала применяется линейный



[усилитель 7 типа ЛУ-3. Включение в работу передающей камеры, перевод в дежурный и рабочий режимы осуществляются дистанционно с пульта управления ПУ-24.

Комплектация установки ПТУ-29-2 приведена в табл. 19.

Таблица 20

Комплектация ПТУ-29-3

1 Наименование

Модификация

Б

Видеоконтроль-

ное устройство:

Ь ВК-23

ВК-25

ВК-26

ВК-29

ВК-30

Камера телеви-

зионная:

КТП-39

1 КТП-40

Пульт управле-

ния:-

ПУ-25

ПУ-26

Вриставка опти-

ческая:

ОП-21

ОП-22

-

ОП-23

Примечание. Микропередатчик ТП-3, линейный усилитель {ЙУ-З, устройства наведения УН-1 и УН-7, кожух камеры ЗК-Ги ЗК-3, [устройство переговорное, ремонтный ЗИП приборов на передающей и Вриемной сторонах, а также ремонтный ЗИП линейных приборов приобретаются дополнительно к комплекту.

Структурная схема установки ПТУ-29-3 показана на !рис. 27, в. В установке предусматривается работа камеры £ дистанционно управляемой оптической приставкой типа ОП-21 и устройством наведения 6. Это дает возможность производить ориентацию камеры, выбор режима работы ее, а также оптическую фокусировку дистанционно по кабелю с помощью пульта управления ПУ-25 (или ПУ-26), установленного в месте приема сигнала. Оптическая приставка ОП-21 работает с вариообъективом Рубин-Щ (/==37 - 80 мм).



Комплектация установки ПТУ-29-3 приведена в табл.

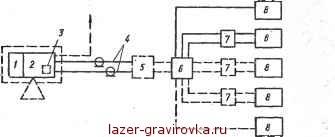

Рис. 28. Структурная схема ПТУ-30-1 и ПТУ-30-2

частоте пеступает по коаксиальному кабелю 4 на вход линейного усилителя 5, с выхода линейного усилителя сигнал поступает в усилитель-распределитель б типа УР-2. Усилитель УР-2 имеет пять выходов, стрех выходов телевизионный сигнал поступает на выходы трех пультов управления 7 типа ПУ-24. С пультов управления сигнал поступает соответственно на видеоконтрольные устройства 8 и с двух выходов усилителя-распределителя 6 телевизионный сигнал поступает непосредственно на видеоконтрольные устройства. Видеоконтрольные устройства могут быть установлены в разных местах на расстоянии до 5 км от передающей камеры и до 100 м от УР-2.

Пульты управления устанавливаются непосредственно возле видеоконтрольных устройств. С пультов управления ПУ-24 через УР-2 осуществляются дистанционное включение и выключение дежурного и рабочего режимов установки по кабелю связи. При этом если камера включе--на в рабочий режим с одного из пультов, то управление камерой с других пультов невозможно, однако изображение от камеры будет просматриваться на Есех видеоконтрольных устройствах.

В установке ПТУ-30-1 применяется оптическая* приставка типа ОП-23, которая позволяет пользоваться объек-

Установки ПТУ-30. Структурная схема показана на рис. 28. Установки обеспечивают передачу видеосигнала от одной камеры на пять видеоконтрольных устройств.

Изображение с помощью оптической приставки 1 проектируется на фотокатод передающей трубки. Сформированный телевизионный сигнал в передающей камере 2 на видео-
