Видикон - передающая трубка, в которой используется явление внутреннего фотоэффекта - фотопроводимость. На рис. 20 показано устройство видикона. Внутри цилиндрической стеклянной трубки 4 расположен электронный прожектор, состоящий из катода 8, управляющего электрода 7 (модулятора) и первого анода 6. Вдоль стенок трубки расположен второй анод 5 и третий анод 3, который подключен к сетке 2, установленной вблизи мишени L

I. 2 3 4 S 6 7


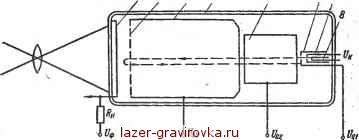

Рис. 20. Устройство передающей трубки видикона

Сетка создает однородное тормозящее поле перед фотопро-водящим слоем. В некоторых типах видиконов второй и. третий аноды соединяются между собой перемычками или выполняются в виде сплошного анода.

Дно стеклянного цилиндра (рис. 21, а), расположенное напротив электронного прожектора, состоит из светочувствительной мишени - проводящего полупрозрачного металлического слоя (сигнального электрода) 4, покрытого с внутренней стороны пленкой фоторезистора 3 толщиной 1-2 мкм, а с внешней стороны - стеклянным защитным слоем 2. Сигнальный электрод контактирует с металлическим кольцом /, спаянным со стеклянным цилиндром. С помощью контакта 5 в металлическом кольце сигнальный электрод включается в электрическую схему. На сигнальный электрод подается постоянное напряжение 20 В относительного катода прожектора.

Сопротивление каждого элементарного объема мишени зависит от падающего на него светового потока. При неосвещенной мишени величина сопротивления фотопроводя-щего слоя одинакова по всему объему. Электроны-коммутирующего луча при подходе к фоторезистору затормаживаются, так как на сигнальный электрод подается фикси-



рованное напряжение. Коэффициент вторичной эмиссии с поверхности мишени а == I, и потенциал мишени под действием луча будет равен потенциалу катода. Таким образом, между передней и задней поверхностями элементарного юбъема мишени под действием электронного луча установится разность потенциалов, равная 20 В. После исчезновения электронного луча с данного элементарного участка .мишени потенциал его будет падать, так как конденсатор

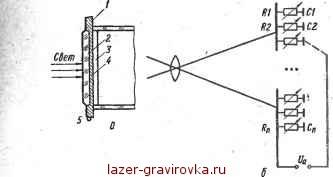

Рис. 21. Преобразование изображений в видико-не в телевизионный сигнал

С1 (рис. 21, б) начнет разряжаться-через резистор утечки RL При этом величина тока разряда в каждом элементарном объеме фоторезистора одинаковая (протекает малый темно-вой ток).

При .проектировании изображения ка фоторезистор проводимость его элементарных объемов возрастает пропорционально освещенности, и в толще мишени образуется рельеф проводимости . Каждая элементарная емкость мишени (с разной освещенностью) заряжается до различных значений. Таким образом на поверхности фоторезистора, обращенной в сторону коммутирующего электронного луча, образуется потенциальный рельеф, при этом происходит накопление положительных зарядов на поверхности фоторезистора за время кадровой развертки. При последующем^ кле развертки электронный луч оставляет на мишени электроны, количество которых определяется степенью освещенности отдельных участков фоторезистора, и доводит потенциал каждого элементарного участка до потенциала катода (потенциальный рельеф стирается ). В результате этого в



цепи фоторезистора протекает- ток, пропорциональный освещенности отдельных участков, и на нагрузочном резисторе, включенном в цепь сигнальной пластины, обра-vcfi\ зуется видеосигнал.

Рассмотрим формирование видеосигнала в видиконе (рис. 22). Проходящий в цепи сигнальной пластины импульс тока образует видеосигнал (4 5) отрицательной полярности. При неосвещенном фотокатодё за счет темнового тока часть электронов из коммутирующего луча перейдет на мишень, и на нагрузочном резисторе выделится постоянное по величине напряжение (импульс / 2). При подаче на управляющий электрод гасящего импульса (обратный ход луча) ток в цепи сигнальной пластины полностью отсутствует (линии 3 4 и 5 6).

Основные параметры видиконов

г

4 5

Прямой уод луча обратный № луча

Рис. 22. Формирование видеосигнала в видиконе

Таблица 9

Тип трубки

Размер растра, мм

Освещенность фотокатода, лк

Спектральная чувствительность, мкм

Ток сигнала, мкА

9,5x12,7

0,35-0,8

ЛИ 401

12X16,0

0,35-0,8

0,05

ЛИ404

9,5x12,7

Максимум 0,57

ЛИ407

4,5x6

0,35-0,7

0,05

ЛИ408

9,5 X 12,7

Экспозиция 1,5 лк/с

0,0008-.

ЛИ409

9,5X12,7

0,35-0,8

0,05 .

ЛИ410

18Х 18,0

0,35-0,8

о,щ

ЛИ411

4,5X6

0,5-1,8

0,05

ЛИ412

9,5x12,7

0,35-0,8

ЛИ412В

9,5х 12,7

0,35-0,8

0,05

ЛИ414

9.5Х 12,7

0,2-,9

ЛИ415

9,5х 12,7

0,35-0,8

Следовательно, величина видеосигналов на нагрузоч* ном резисторе видикона во время прохождения гасящих импульсов постоянна и отличается от сигналов во время передачи черных участков изображения на определенное напряжение вследствие наличия темнового тока. В иди- кон по своей конструкции очень прост, малогабаритен и
