Чмости от коэффициента отражения отдельных элементов передаваемого изображения изменяется в каждый момент времени яркость отраженного светового пятна. Отраженный свет от передаваемого изображения улавливается установленной батареей фотоэлементов, на выходе которых и образуется видеосигнал. При Такой системе фотоэлементы должны. располагаться в непосредственной близости от передаваемого изображения, что обусловливает размеры передаваемого объекта.

8. ПЕРЕДАЮЩИЕ ТЕЛЕВИЗИОННЫЕ ТРУБКИ С НАКОПЛЕНИЕМ ЗАРЯДА

С помощью электронных- систем возможно использовать принцип накопления, когда энергия светового потока длительное время преобразовывается в электрическую, например, в заряд конденсатора, а затем в момент передачи сигнала вся накопленная энергия используется мгно-

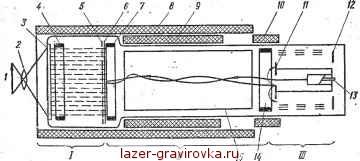

Рис. 18. Схематическое устройство передающей трубки суперорти-

венно. Это дает возможность значительно усилить сигнал в самой передающей трубке и увеличить коэффициент использования света в десятки тысяч раз. Принцип накопления дает возможность значительно увеличить чувствительность передающих телевизионных устройств, т. е. разрешить проблему передачи высококачественного телевизионного Изображения. Ниже приводятся краткие сведения о передающих телевизионных трубках с накоплением зарядов.

Сугьерортикон. Наиболее чувствительной телевизионной передающей трубкой является суперортикон. На рис. 18



схематически показано устройство трубки. Основным элементом этой трубки является двусторонняя мишень, позволившая разделить цепь накопления зарядов и цепь воспроизведения сигналов, что значительно повысило КПД трубки. Трубка состоит из трех звеньев. В первое (/) звено - переноса электронного изображения - входят полупрозрачный фотокатод 3, система переноса электронного изображения 4, ускоряющий анод в виде сетки 5, расположенной перед мишенью 6. Второе ( ) звено ком-

3 4 5 6 7

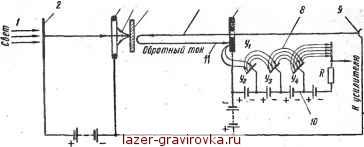

Рис. 19. Принципиальная схема работы передающей трубки суперор-

мутации состоит из мишени 6, тормозящего электрода 7, фокусирующей 8 и отклоняющей 9 катушек, корректирующей катушки 10, а также системы электронного прожектора 13 с анодами 11, 14 и фокусирующим электродом 15. Третьим (III) звеном является система электронного умножителя 12, динодов и коллектора умножителя, расположенного вокруг анодов.

Принцип работы трубки с двусторонней мишенью следующий (рис. 19). Изображение / проектируется на полупрозрачный фотокатод 2. Под действием падающего света с фотокатода вылетают свободные электроны, образуя у поверхности фотокатода электронное изображение . Фокусирующее и ускоряющее поля переносят электронное изображение на поверхность двусторонней мишени 5. Так как электроны при переносе имеют большое ускорение, то они пронизывают мелкоструктурную сетку 3 и выбивают с мишени вторичные электроны 4, в результате чего на мишени образуется потенциальный рельеф, соответствующий освещенности передаваемого изображения. При этом потенциальный рельеф на мишени оказывается усилен-



ним во столько раз, во-сколько число выбитых из мишени электронов больше числа пришедших, Вылетевшие вторичные электроны полностью отсасываются сеткой 3. Заряды накапливаются на элементарных емкостях, образуемых сеткой и участками мишени.

Таблица 8

Основные параметры су е орти онов

Тип трубки

Параметры <3

Рабочая площадь

отокатода

Освещенность, лк

Разрешающая способность, строк

Ток сигнала,

. мкА

Отношение сигнал/помеха

ЯИ201

24х 32 .

. 1,3

20-65

30.:. 1

ЛИ202

24x32

30: 1

ЛИ203

28X28

10: 1

ЛИ206-

24x32

- 4

10: 1

ЛИ207

24x32

Не менее 3

28X28

ЛИ213

28X28

35: 1

Потенциальный рельеф, созданный на лицевой стороне мишени 5, через элементарные емкости самой мишени передается на ее обратную сторону.. Таким образом, потенциалы обеих сторон мишени почти что равны.

Электронный луч 6, обегая поверхность мишени 5, доводит ее потенциал с обеих сторон до равновесного значения, близкого к потенциалу катода 9. В тех местах электрической мозаики, где потенциал выше равновесного, электронный луч оставляет часть электронов, необходимых для нейтрализации этого потенциала, и возвращается на коллектор 7 с соответственно уменьшенным количеством электронов. Остаточный заряд на элементарных емкостях мишени выравнивается сопротивлением утечки мишени. Промодулированный луч 11 возвращается на коллектор 7 с большой скоростью, равной потенциалу коллектора, выбивая с коллектора вторичные электроны 8. Выбитые электроны поступают на вторично-электронный умножитель 10, в котором сигнал усиливается примерно в 500- 1000 раз, и с резистора R, включенного в цепь умножителя, снимается видеосигнал.

Основные параметры суперортиконов, применяемых в промышленных телевизионных установках, приведены в табл. 8.
