луча передающей и приемной трубок. Чем на большее число элементов разбито изображение, тем меньше размеры самих элементов и меньше должно быть сечение развертывающего луча. Горизонтальная четкость в большей степени зависит от полосы частот, которую может пропустить телевизионный тракт. Так, например, для передачи высококачественного телевизионного изображения, состоящего из 500 ООО элементов, что соответствует 625 строкам разложения,


Рис. 12. Четкость изображения по вертикали:

а - при совпадении размеров изображений с лучем передающей трубки; б - при несовпадении; / - передаваемое изображение; 2 - принимаемое изображение; 3 - развертывающий луч

Гнеобходимо иметь полосу частот от50 периодов, т. е. частоту кадров до 6,5 106 периодов. Верхняя граница полосы Частот телевизионного тракта необходима при передаче [бамых мелких деталей, которые в пределе могут быть равны одному элементу разложения.

Предположим, что передается сетка, состоящая из тем-1,ных и светлых элементов. Тогда видеосигнал, образуемый двумячсмежными элементами (темным и светлым), составит один сигнал от максимума к минимуму. Так' как в одном кадре содержится примерно 500 000 элементов, то. за время передачи одного кадра получим 250 000 таких сигналов. А за одну секунду передается 25 кадров, что и составляет примерно 250 000 x 25 = 6,25 106 периодов. Сужение полосы частот приводит к потере горизонтальной четкости.

Практически телевизионный тракт неизбежно вносит так называемые линейные искажения, т. е. неравномерное усиление всех частот по тракту, что приводит к искажениям принимаемого изображения. Так, недостаточное усиление высоких частот приводит к потере четкости в горизонтальном направлении. При чрезмерном усилении этих частот и наличии искажения фазовой характеристики изображение будет подчеркнуто рельефно и иметь белую окантовку особенно на мелких деталях, так называемую пластику.



e,swu


При малом усилении низких частот искажаются управляющие импульсы, а на изображении крупные темные детали будут иметь темные или светлые продолжения.

Частотная характеристика реального телевизионного тракта показана на рис. 13. Плавное снижение характеристики в области высоких частот не сказывается на качестве передаваемого изображения.

Геометрические искажения \ \ 11 на изображении бывают двух

55g----дат видов: вносимые нелинейностью

развертки (так называемые гео-Рис. 13. Частотная характе- метрические нелинейные иска-ристика реального телевизи- жения) и искажения формы раст-онного тракта: г 4

, о : йп Ра- Геометрические нелинейные

fj.3 - несущая частота нзобра- * г

жения; f3B - несущая частота ИСКЭЖеНИЯ БЫраЖаЮТСЯ На ИЗО-

звука бражении в виде непропорцио-

нальности размеров изображения на растре. Эти искажения объясняются непостоянством скорости движения развертывающего луча по растру. Нелинейные искажения могут быть как по кадру, так и по строкам. В первом случае при более быстром движении луча в начале кадра изображение будет растянуто вверху, а сжато внизу, и наоборот.

При неравномерной скорости луча по строке изображение будет растянуто при большой скорости движения луча, сжато там, где луч будет двигаться медленнее. Основной причиной неравномерной скорости движения луча является неправильная форма пилообразных токов или напряжений, питающих отклоняющие системы трубок.

Искажение формы растра на изображении воспринимается как неравномерность сторон растра. Эти искажения получаются вследствие плохой конструкции передающих трубок.

Контрастность изображения определяется спектральной характеристикой передающих трубок. Чем больше изменение видеосигнала при меньших изменениях силы света, падающего на мозаику, тем контрастность выше, т. е. большая градация полутонов. Незначительные изменения полу-тонов1 принимаемого изображения получаются вследствие нелинейных искажений телевизионного тракта.

Яркость и контрастность определяют максимальную яркость телевизионного изображения и градацию света



тени на нем, т. е. количество различимых полутонов от самого светлого до самого темного. Практически установлено, что хорошее зрительное восприятие дает изображение, имеющее 6-10 ясно различимых градаций.

3. ПРОВЕРКА КАЧЕСТВЕННЫХ ПОКАЗАТЕЛЕЙ ТЕЛЕВИЗИОННОГО ИЗОБРАЖЕНИЯ

Для проверки качественных показателей телевизионного изображения по телевизионному тракту передается. специальная испытательная таблица. Каждая деталь на испытательной таблице характеризует определенный качественный показатель телевизионного изображения, поэтому

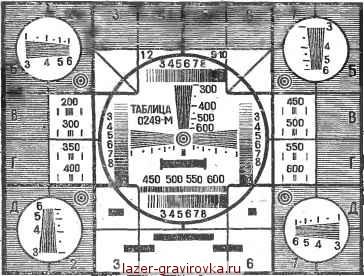

Рис. 14. Телевизионная испытательная таблица типа 0249-М

таблица, служит не только для проверки, но и для настройки всего телевизионного: тракта. На рис. 14 изображена телевизионная испытательная таблица типа 0249-М (что означает 2-я. таблица 1949 г.).

Испытательная таблица представляет собой совершенно точно выполненный чертеж, состоящий из ряда геометрических фигур. Все поле испытательной таблицы разделено на 12 больших квадратов (жирные линии), каждый
