Один из видов нагревателей для электроодеял можно вырабатывать на кружевной машине (рис. 39). По внешнему виду нагреватель похож на сетку с крупными ячейками, состоящую из двух систем нитей - изолирующих и токопроводящих. В готовом изделии токопроводящие нити расположены по диагонали. Натре -вательный элемент образован несколькими прядями фольги, обернутой вокруг сердечника из изоляционного материала. Затем несколько таких прядей скручивают вместе или обкручивают текстильной нитью [б0 ] .

Для изготовления электроодеял используются также трикотажные электронагреватели в виде основовязаного полотна. Расположение нагревательного элемента в таком нагревателе и характер ~?реплетгния аналогичны показанным на рис. 2, а, однако в данном ЭН применяются две уточных нити, одна из которых токопро-водящая. Для нагревательного элемента используется голая или изолированная проволока. Проволока прокладывается поперек полотна с определенным интервалом после провязывания нескольких рядов изолирующих текстильных нитей, чтобы предотвратить замыкание отдельных отрезков нагревательного элемента. Нити могут быть из асбеста, стекловолокна или других изоляционных материалов. Интервалы между прокладываемыми нагревательными элементами могут быть разными, что позволяет получить различную отдачу тепла по длине нагревателя (например, у ног большую, чем в верхней части одеяла)

Используя текстильную технологию, можно изготовить не только электроодеяла, но и другие конструкции аналогичного назначения , например, покрывала, В известных конструкциях покрывал нагревательный элемент находится в утке [б2, бз] . Чтобы предотвратить возможность короткого замыкания близлежащих ветвей нагревательного элемента, его помещают в карманах, получаемых в процессе ткачества. Ширина карманов - любая, например, она может изменяться в пределах от 25 до 100 мм.


Рис.40. Тканый матрац с электронагревом

а - общий вид; б - разреэ;

1 - нагревательный элемент;

2 - текстильные нити

Расположение нагревательного элемента в матраце с электро-нагревом показано на рис. 40. Электронагревательный элемент выполнен из медной проволоки диаметром 0,1 мм, навитой на сердечник из текстильного материала, и проложен по утку ткани с определенным интервалом. Ветви нагревательного элемента изолированы стеклонитями [б4] .

Для матрацев с электронагревом можно также использовать ткань с двумя токопроводящими утками, которые затем соединяются параллельно. Утки в ткани расположены двумя параллельными рядами на расстоянии 12 мм друг от друга. С одной стороны матраца два нагревательных элемента сварены или спаяны, а вторые концы нагревателей также соединены вместе и подведены к источнику тока. Нагревательные элементы в ткани удерживаются хлопчатобумажными нитями основы и утка [б5] .

Широко распространены такие нагревательные устройства, как подушки с электрообогревом, применяемые для обогрева в холодное время, а также в медицинских целях, В конструкциях подушек и грелок с электронагревом в основном применяются текстильные ЭН с уточным расположением нагревательного элемента. Подушка с тканым электронагревателем показана на рис. 41. Нагревательный элемент в виде тонкой проволоки вделан в ткань как уток. Материалом основы могут быть асбестовые или стеклонити. Заданная температура поддерживается терморегулятором, вставленным в специальный карман, закрепленный на тканом материале. Тканый ЭН размещают между несколькими слоями изолирующей ткани 0?б] .


Рис.41. Электролодушка с тканым электронагревателем

1 - нагревательный элемент; 2 - текстильная нить; 3 - терморегулятор; 4 - изолирующий слой; 5 - наволочка

Другие конструкции электронагреваемых подушек с уточным расположением нагревательного элемента отличаются материалом in строением нагревательного элемента. Например, в тканых ЭН !для подушек нагревательный элемент выполняется в виде спирали, намотанной на жгут из стеклонитей, с дополнительной изоляцией



сверху [67, 68J ; Такой нагревательный элемент пожаробезопасен и в течение долгого времени выдерживает повышенные температуры.

При расположении нагревательных элементов в основе ткани их чередуют с рядами изоляционных нитей. Подвод питания к нагревательным элементам осуществляется с помощью металлических нитей утка, проложенных по обеим сторонам подушки или грелки и выполняющих роль токоподводов (рис. 42). Подсоединение нагревательных элементов к токоподводам осуществляется пайкой или с помощью пустотелых заклепок [бэ] .

Для изготовления грелок и подушек с электронагревом применяются также трикотажные ЭН. Структура трикотажного полотна аналогична приведенной на рис. 2 а. Нагревательный элемент проложен в каждом ряду основовязаного полотна по прямой линии и удерживается петлями, образованными текстильным материалом. Чтобы оградить нагревательный элемент от замыкания между рядами, после навивки на текстильный сердечник проволоку обматывают несколькими слоями изолирующих нитей (jo\ .

Рис.42. Тканый нагреватель для электрогрелки

1 - нагревательный элемент; 2 - токопро- водящие нити

На основе тканых ЭН разработаны электрогрелки, в которых в качестве теплоносителя используется воДа. По сравнению с чисто электрическими они способны более длительное время сохранять тепло, обеспечивают равномерный и плавный нагрев. В таких грелках тканый ЭН после изготовления помещают между двумя листами резины, соединяемыми вместе горячей вулканизацией, и вставляют внутрь резинового баллона. Вода или другая жидкость занимает пространство между нагревателем и стенками грелки. Нагревательный элемент получают навивкой проволоки на сердечник из текстильного материала и дважды обматывают сверху изоляционными нитями, что придает готовому изделию эластичностьи надежность в работе [7l] .

В качестве нагревателей для этих же целей могут применяться не только широкие ткани, но и тканые ленты. Несколько тканых лент коммутируют соответствующим образом и помещают в водозащитную оболочку (рис. 43). Нагреватель помещен внутри подушки и окружен жидкостью [72] .



Рис.43. Электрогрелка с наполнением водой

1 - тканая нагревательная лента;

2 - изоляция; 3 - резиновый баллон

Для изготовления одеял и спальных мешков с электронагревом можно использовать трикотажный ЭН, структура которого показана на рис. 44. Трикотажное полотно состоит из связанных между собой отдельными петлями двух слоев кулирной глади, между которыми расположен нагревательный элемент, проложенный по прямой линии и лишь на определенных участках для закрепления принимающий форму петли, посредством которой соединяется с грунтом. Материалом для слоев служат текстильные нити - капроновые, шерстяные, хлопчатобумажные или вискозные [73] .


Рис.44. Трикотажный электронагреватель для электроодеял 1 - токопроводящая нить; 2, 3 -текстильные нити

электрообогревом

При работе в условиях низких температур возникает необходимость в специальной одежде для предупреждения переохлаждения организма человека. Переохлаждение резко снижает темпы работ, отводится время на обогрев, а иногда и вовсе прекращаются ра-



боты. В обогреваемой одежде нуждаются не только жители районов Сибири и Крайнего Севера, где температура достигает в зимний период минус 40-50 С, но и рабочие холодильных предприятий, летчики, шоферы и рабочие других специальностей. Одежда с обогревом необходима людям в бытовых условиях: мотоциклистам, пожилым людям И т.д.

В настоящее время известны конструкции обогреваемой одежды с использованием различных источников тепла (химических, электрических и пр.). Создание теплозащитной одежды, имеющей внешний источник тепла, позволило значительно уменьшить ее массу и увеличить производительность труда рабочих. Одежда обогревается за счет ртути, циркулирующей по трубкам, прикрепленным к одежде, или к одежде прикрепляют проволоку, используемую как элемент нагрева [74] . Одна из фирм (Великобритания) освоила выпуск ткани из стекловолокна, покрытой равномерным слоем токопроводящего полимера (75] . Такую ткань применяют для пошива обогреваемой одежды; ее можно раскраивать, мять, смачивать без нарушения электрических свойств.

В Институте проблем материаловедения АН УССР (г. Киев) созданы модели обогреваемых комплектов Пингвин и Енот .

Карбонизированная ткань, применяемая в качестве нагревателя, располагается на участках тела, наиболее подверженных холоду.

Для одежды с электронагревом применяют и текстильные ЭН. Это может быть ткань или трикотаж с заделанными в них токопро-водящими нитями.

Для одежды используются в основном тканые ЭН с нагревательным элементом в утке. Тканые ленты, содержащие в своей структуре уточную проводящую нить, можно использовать для пошива обогреваемой одежды - пальто, брюк или перчаток. Токо- проводящий уток образован несколькими проволочками, скрученными вместе. С обеих сторон ленты остается кромка, свободная от нагревательного элемента. Не опасаясь повреждения нагревателя, с помощью кромок его можно крепить к основному материалу одежды [j б] .

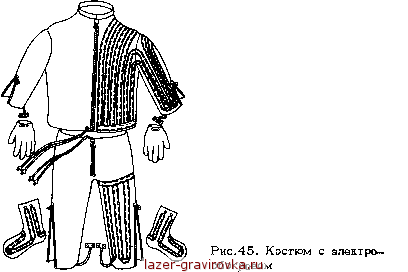

В описанной выше конструкции тканой нагревательной ленты токоподводящий уток проложен с лицевой и изнаночной стороны ткани. В некоторых случаях для получения одностороннего отвода тепла нагревательный элемент располагают с одной стороны ленты. Так, например, в электронагреваемых костюмах для летчиков применяют тканые ленты, в которых электропроводящий уток располагается над основными и уточными текстильными нитями. Края ленты свободны от проводников. Ленты пришиваются к материалу костюма на определенном расстоянии друг от друга как показано на рис. 45. Куртка и брюки к источнику питания подсоединяются раздельно. В комплект костюма входят коски и перчатки с тканым ЭН. На манжетах рукавов и брюках предусмотрены специальные клеммы для их подсоединения. Особенность конструкции костюма в том, что тканые ленты не одинаковы по ширине. 48

В области туловища и бедер, где требуется повышенное выделение тепла, ленты имеют большую ширину, чем на рукавах или в носках. Кроме того, плотность расположения нагревательного элемента разная. В узких лентах плотность нагревательного элемента подбирается такой, чтобы электрическое сопротивление обеих лент было одно и тоже. Для нагревательного элемента применяется пара тонких проволок, которые раздельно изготовлены и затем соединены параллельно [77] .


Для того чтобы ткани с токопроводящими элементами были как эластичными, так и растяжимыми, обеспечивали хорошее прилегание нагревателей одежды к телу человека, не ограничивая его движения, разработан ряд конструкций тканых ЭН. Такими свойствами обладает ЭН, в котором токопроводяпшй уток в ткани прокладывается под натяжением. После станка ткань усаживается, и токоподводящий уток приобретает волнистую форму. Чтобы он выдерживал большие нагрузки в' момент натяжения при ткачестве, медную проволоку наматывают на текстильный сердечник [J8J . Применяя в одной или нескольких системах эластичные нити, можно получить тканые ЭН с удлинением в направлении утка приблизительно 25-60%. Поперечный разрез такой ткани показан на рис. 46.
