вательный элемент должен иметь изоляцию. После изготовления нагревателя на ткацком станке нагревательный элемент коммутируется в требуемом порядке. Для подвода тока в некоторых случаях по краям ткани прокладываются шины из медной проволоки [38].


Рис.26, Тканый электронагреватель с неравномерной теплоотдачей

а - общий вид электронагревателя; б, в - варианты соединений; 1 - нагревательный элемент; 2 - шины; 3 - уточная нить

Еще один текстильный нагреватель для самолетов с неравномерной отдачей тепла изображен на рис. 27. Прямые участки нагревательного элемента, расположенные в виде утка, имеют неодинаковую длину и располагаются в определенной последовательности в соединенных между собой секциях [39] .

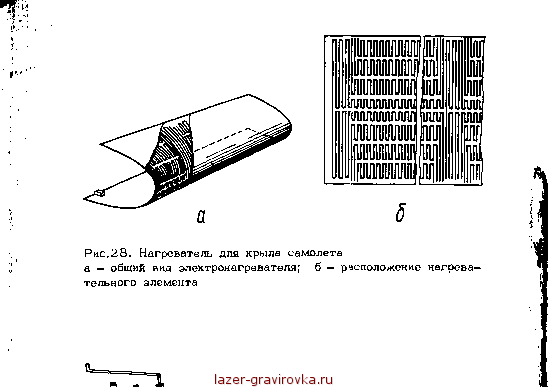

Подбором нескольких нагревательных лент различной ширины и длины можно получить обогреваемую панель, в которой различные участки имеют разную теплоотдачу. Ленты ткутся отдельно и затем соединяются по требуемой схеме. ЭН подобной конструкции предложен для обогревания крыльев самолета. Лента состоит из стеклонитей, выполняющих роль конструкционного материала, и ток-опроводящей проволоки в утке, покрытой изоляци- онным слоем. Как видно из рис. 28, одна из лент находится в глубине крыла, другие же ленты разделены на группы и располагаются параллельно кромке. Сверху ленты покрывают двумя слоями неопрена и формуют в автоклаве. Полученный ЭН жесткой конструкции крепят на поверхность крыла самолета ]40] .

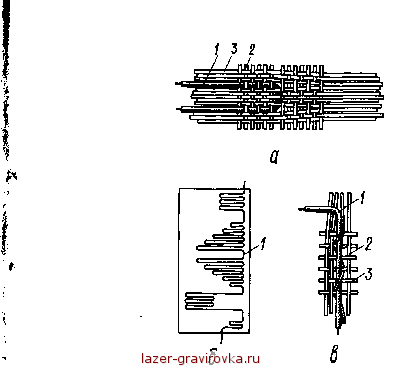

Рис.27. Нагреватель с неравномерной теплоотдачей а - вид переплетения; б - расположение нагревательного элемента; в - крепление протяжек нагревательного элемента между секциями

1 - нагревательный элемент; 2 - изолирующая основная нить; 3 - изолирующая уточная нить

Для обогрева и устранения обледенения самолетов могут применяться также трикотажные ЭН (рис. 29). Токопроводящие металлические нити в нем расположены по сложной извилистой траектории, что позволяет выдержать относительно большие механические нагрузки и свести к минимуму их деформацию и повреждения во время установки, например, на крыльях самолета. ЭН описанной конструкции изготовляется на основовязальной машине. Изменяя число металлических нитей, их сдвиг и т.д., можно получить различные варианты трикотажных ЭН такого типа. Материал изоляционных нитей должен обеспечить требуемые прочностные характеристики и быть технологичным.





Рис.29. Трикотажный электронагреватель для антиобледенителей самолетов

К

Выбор материала токопроводящих нитей обусловлен требуемой степенью нагрева; этим материалом может быть нихром или мед™ но-никелевый сплав. Сечение токопроводника - овальное, круглое или плоское. Токопроводящая нить перерабатывается в виде моно- нити, кабеля или жгута, причем в металлических жгутах смежные нити выполнены с круткой в противоположных направлениях, чтобы предотвратить скручиваемость трикотажа. После осуществления электрических соединений полотно с двух сторон изолируют слоями непроводящего материала, такого как каучук. Затем в процессе вулканизации под действием температуры и давления каучук обволакивает металлические нити, изолируя их одну от другой Г 4 f .

Использование текстильных электронагревателей

в технологическом оборудовании и другие случаи их применения

Обогревание технологического оборудования - одна из наиболее широких областей применения текстильных ЭН. Кроме описанных выше нагревателей для емкостей и трубопроводов,имеются нагреватели для обогрева пускорегулирующей арматуры, клапанов, насосов и т.п. {j42] . В этих случаях конструкция ЭН подгоняется под конструкцию существующего устройства. Имеется ряд технологических аппаратов, в которых текстильные ЭН являются составной частью и обеспечивают те или иные положительные качества и частично определяют конструктивные особенности этих аппаратов.

Один из интересных случаев применения текстильных ЭН -использование их для высокотемпературных печей, которые работают в вакууме или газовой среде. Вольфрам или молибден в виде проволоки, применяемый в качестве нагревательного элемента, имеет ряд недостатков, а именно: становится ломким при высоких температурах, низкое сопротивление этого металла требует трансформаторов для их питания. Чтобы устранить эти недостатки , было предложено вместо проволок для нагревательных элементов применять многофиламентные металлические нити из тех же металлов. Несколько проволочек (от 5 до 10 шт.) диаметром 0,01-0,3 мм скручены или собраны в прядь. Текстильный материал, полученный вязанием таких филаментных нитей, неломкий и сохраняет гибкость и эластичность даже после длительной работы при температуре 2000°С [43] .

В легкой промышленности при изготовлении, швейных изделий значительное место занимают операции влажно-тепловой обработки, помогающие придавать изделиям нужную форму, и от правильного выполнения которых в значительной степени зависит внеш-



ний вид, форма и качество изделий. Для выполнения влажно-тепловых работ применяют различные утюги, пульверизаторы, колодки и т.п. Наиболее прогрессивным технологическим процессом является прессование, для которого применяются прессы различных конструкций. Нагревательным элементом в прессе могут быть ТЭНы, несколько рядов проволоки или другие токопроводящие материалы. Применение текстильных ЭН для подушек гладильных прессов имеет ряд преимуществ по сравнению с вышеперечисленными, так как они обеспечивают равномерное распределение тепла по всей прессующей поверхности. Обычно нагревательные элементы вводят в одну из прессующих поверхностей. На рис. 30 показан разрез нагревательной плиты брючного пресса. Как видно из рисунка-, плита имеет слоистую конструкцию и состоит из металлической пластины, за которой расположено несколько слоев теплоизоляционного материала. Между этими слоями помещен тканый ЭН, выполненный из изоляционных (в основе) и тепло-проводяших (в утке) нитей. Сверху теплоизоляционного материала помещен слой картона . С помощью винтов вся конструкция соединяется в единое целое [44] .


Рис.30. Нагреватель для гладильного пресса 1 - металлическая пластина; 2 - нагревательный элемент; 3 - электроизоляционная нить; 4 - теплоизоляционный материал; 5 - картонное основание

В более сложной конструкции тканого ЭН для гладильного пресса нагревательный элемент расположен в утке и переплетается с металлическими проводниками диаметром 0,2 мм, проложенными в основе ткани (по кромкам), которые служат для подвода тока к нагревательному элементу. По своей структуре этот нагреватель аналогичен изображенному на рис. 1, в. Диаметр токопроводящей нити равен ~0,1 мм. Материалом нити может быть нержавеющая проволока или нить, полученная путем намотки металлической полоски на изолирующую нить с круткой от 100 до 500 кручений на 1 м. Мощность одной секции такого нагревателя при напряжении питания 100 В составляет около 100 Вт. Изоляционные нити основы и утка ткани изготовлены из стекловолокна или кварцевого волокна, поэтому нагреватель работает даже при температуре 500-800 С. Однако рабочая температура пресса обычно не превышает 100 С. В прессующую плиту вставляется ЭН в изоляционной оболочке, которая может быть полу-

чена либо опусканием нагревателя в раствор изолирующего вещества, либо заключением его между слоями изоляционного материала, такого как полиуретан, пенопласт и др. [45] .

Применение текстильных ЭН позволяет получить новый технический эффект в устройствах, предназначенных для вулканизации различных изделий, в частности, обуви (4б] . Вулканизирующая подушка состоит из двух соединенных между собой полотен ткани, одно из которых представляет тканый ЭН, изготовленный из тканых лент. Нагревательный элемент в виде тонкой проволоки расположен в утке, а конструкционным материалом служат хлопчатобумажные или асбестовые нити. Нагреватель изолирован с обеих сторон прорезиненной тканью. Внутренняя полость подушки заполнена алюминиевыми опилками или порошком, обладающими высокой теплопроводностью. Благодаря тканой структуре ЭН устройство, как видно на рис. 31, можно легко приспособить к вулканизации изделий различной формы.


Рис.31. Устройство для вулканизации

а - нагревательная подушка; б. - общий вид устройства;

1 - оболочка; 2 - теплопроводный наполнитель; 3 - тканый

электронагреватель; 4 - токоподвод

Текстильные электронагреватели применяются в сельском хозяйстве для обогрева ферм и оборудования (главным образом трубопроводов) на них, изготовления подстилок для молодняка и других целей. Например, ЭН применяются в устройствах, выполняющих роль наседки и предназначенных для выращивания цыплят. В нагревательном устройстве имеются два рефлектора прямоугольной формы с небольшими закруглениями по краям (рис. 32). Каждый рефлектор собирают из двух (верхней и нижней) металлических оболочек, между которыми помещен слой теплоизоляци-
