На рис. 2.12 изображена развернутая схема сложной петлевой обмотки для 2р = 4: S=/<=18; m=2. Здесь у-=ук = т=2; {ц = 18/4-2/4; i/i=4; уз.=У\-у\ Уг = =4-2; #2=2. При этом заметим, что если /Х/р равно четному числу, то такая сложная петлевая обмотка называется симметричной, если же К/р равно нечетному числу, - несимметричной. Построение развернутой схемы обмотки начнем с пластины и секции 1, обойдем все нечетные секции и пластины и вернемся к пластине замкнув первый ход обмотки. Начав второй ход с пластины 2 и секции 2, обойдем все четные секции и пластины и снова вернемся к пластине 2, замкнув второй ход обмоткн. Таким образом, мы имеем совокупность двух отдельных обмоток, совмещенных на якоре и работающих параллельно, - это сложная петлевая двукратнозамкнутая обмотка. В нашем случае имеем 2о= =2-4=8 ветвей. Число щеток остается равным числу полюсов 2р, но ширина каждой щетки должна быть такова, чтобы одновременно могли работать обе обмотки.

§ 2.3. Волновая обмотка

Простая волновая обмотка. Простая волновая (последователь' ная) обмотка получается при последовательном соединении секций, находящихся под разными парами полюсов. Концы секций

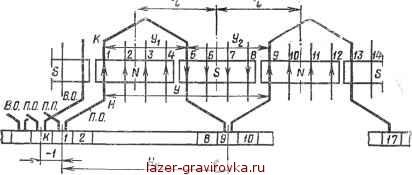

Рис. 2.13. Схема построения простой волновой обмотки якоря: п. о. ~- первый обход обмотки по якорю: в. о. - второй обход; п. п. - последний

провод обмоткн

волновой обмотки присоединены к коллекторным пластинам, удаленным друг от друга на расстоянии шага обмотки по коллектору Ук=У= (К±1)1р (рис. 2.13). За один обход по якорю последовательно соединяют столько секций, сколько пар полюсов имеет машина. Таким образом, обойдя обмотку по окружности якоря попадаем в коллекторную пластину, расположенную рядом (слева) с той, от которой начат обход. Затем делается второй, третий и все последующие обходы, пока все провода не будут соединены между собой в одну замкнутую обмотку, конец которой присоединяют к первой коллекторной пластине. Такую обмотку называют левохо-довой. Если же эта пластина расположена вправо от исходной, то обмотку называют правоходовой. Для правоходовой обмотки требуется больший расход обмоточного провода. Характерным свойством простой волновой обмотки является то, что число ее парал-



дельных ветвей не зависит от числа полюсов и всегда равно двум; 2а = 2. У волновой обмотки результирующий шаг у равен сумме частичных шагов у\ и у% т. е. y-yi+y2- Секции каждой параллельной ветви равномерно распределены под всеми полюсами машины. В такой обмотке можно было бы ограничиться применением только двух щеток. Однако в этом случае нарушилась бы симметрия обмотки, так как число секций в параллельных ветвях стало бы различным. Поэтому в машине обычно устанавливают столько щеток,


Рис. 2.14. Развернутая схема волновой обмотки с мертвой:

секцией

сколько основных полюсов, это позволяет уменьшить величину тока, приходящегося на каждую щетку. Однако в некоторых случаях устанавливают только две щетки с тем, чтобы сделать доступной для осмотра и смены щеток не всю окружность коллектора, а только ее часть. В простой волновой обмотке шаг по коллектору должен быть обязательно равен целому числу. Если это условие не выполняется, то уменьшают число элементарных пазов путем неприсоединения одной секции к коллектору. Такую секцию называют мертвой секцией. Развернутая схема волновой обмотки с мертвой секцией изображена на рис. 2.14. Однако наличие несимметрии обмотки вызывает некоторые осложнения в условиях коммутации в зонах мертвой секции, поэтому в мощных машинах с напряженными условиями коммутации рекомендуется избегать применения волновых обмоток с мертвой секцией.

На рис. 2.15 изображена радиальная схема простой волновой обмотки по данным: 2р=4; 5=/<= 15. При выполнении обмотки мы соединяем между собой: коллекторную пластину начало секции 1 в пазу 1, конец ее в пазу 1+3=4 и коллекторную пластину 1+7=8; отсюда идем к началу секции 8 в пазу 8, к концу ее в пазу , к коллекторной пластине 8+7=15 и т. д. Схема той же обмотки в развернутом виде изображена на рис. 2.16. Секции, замкнутые накоротко щетками, показаны жирными линиями. Таким образом, имеем только две параллельные ветви, хотя число полюсов 2р=4. Схема токопрохождения внутри обмотки или схема ветвей показана на рис. 2.17. Поскольку каждая из ветвей



волновой обмотки проходит под всеми полюсами, то неравенство потоков полюсов не вызывает неравенства э. д. с. и токов параллельных ветвей. Поэтому простая волновая обмотка не нуждается в уравнительных соединениях.


П


Рис. 2.16. Развернутая схема обмотки: 2р = 4-S=/X=15

2 10 3 11 4 12


Рис. 2.17. Параллельные ветви волновой обмотки

Сложная волновая обмотка. Сложная вол-новая обмотка представляет собой несколько простых волновых обмоток, уложенных в пазы одного якоря. Так как каждая простая волновая обмотка имеет две параллельные ветви, то сложноволно-вая обмотка будет иметь число параллельных ветвей 2а=2т, где т - число простых волновых обмоток, составляющих данную слож-новол новую обмотку. Между собой этн обмотки соединяются параллельно проводниками - уравнительными соединениями, и щетками иа коллекторе. Желательно, чтобы число пластин, перекрываемое щеткой, было больше числа пар параллельных ветвей а. Шаг обмотки по коллектору ук=у=(К±т)/р. При выполнении сложной волновой обмотки после одного обхода р последовательно соединенных секций якоря конец секции присоединяют к коллекторной пластине, отстоящей от исходной на т пластин, оставляя свободное место для укладки секций других простых обмоток. Сложные волновые обмотки могут быть од-
