б) магнитный поток, создаваемый обмоткой возбуждения, должен совпадать по направлению с потоком остаточного магнетизма;

в) сопротивление цепи возбуждения должно быть меньше критического: /?в</?в.кР;

г) сопротивление нагрузки не должно быть очень малым.

Характеристика холостого хода. Так как генератор параллельного возбуждения самовозбуждается только в одном направлении, то и характеристика холостого хода £/0=f(/B) при /=0 и п=const может быть снята тоже только в одном направлении (рис. 6.10).

Так как падением напряжения в якоре от тока возбуждения /в можно пренебречь, то характеристики х.х. и нагрузочная характеристика практически совпадают с аналогичными характеристиками генератора независимого возбуждения.

Внешняя характеристика. Эти характеристики имеют вид: U-f(I) при /?B = const и n=const. Если у генератора независимого возбуждения ток возбуждения оставался неизменным, то у генератора параллельного возбуждения он меняется с изменением нагрузки. При увеличении нагрузки напряжение на зажимах генератора под влиянием реакции якоря и падения напряжения в цепи якоря уменьшается. Снижение напряжения вызывает уменьшение тока возбуждения IB=U/RB. В свою очередь, уменьшение /в вызывает ослабление основного магнитного потока, а следовательно, уменьшение э.д.с. и напряжения на зажимах генератора. С понижением напряжения происходит дальнейшее уменьшение /в. При этом магнитная система генератора постепенно размагничивается. В генераторе с параллельным возбуждением ток нагрузки увеличивается лишь до определенного критического значения /ьр, превышающего номинальное не более чем в 2-2,5 раза. Величина тока нагрузки зависит от двух факторов: величины напряжения генератора и сопротивления нагрузки. При увеличении нагрузки уменьшается напряжение на зажимах генератора (рис. 6.11). В начале, когда магнитная система насыщена, размагничивание идет медленно и напряжение V изменяется незначительно, вследствие чего ток в цепи якоря увеличивается. Однако при дальнейшем увеличении тока степень насыщения магнитной системы резко уменьшается, и напряжение начи-


е

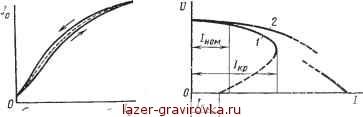

Рис. 6.10. Характеристика х. х. генератора параллельного возбуждения

Рис. 6.11. Внешние характеристики генераторов параллельного / и независимого 2 возбуждения



нает быстро падать. Преобладающим будет уже не уменьшение сопротивления цепи, а понижение напряжения. Поэтому ток, достигнув критического значения, начнет уменьшаться. При к.з. /в=0, так как £/=0. Величина /к-3 будет определяться только величиной э.д.с. остаточной индукции: JK.3=E0C.[/R!I. Таким образом, к.з., вызванное постепенным уменьшением сопротивления нагрузки, не опасно для генератора параллельного возбуждения. Но при внезапном коротком замыкании магнитная система генератора не успевает сразу размагнититься, и ток 1К.В достигает опасных для машины значений. При таком резком возрастании тока на валу генератора возникает значительный тормозящий момент, а на коллекторе появляется сильное искрение, переходящее в круговой огонь.

Регулировочная характеристика. Регулировочная характеристика генератора параллельного возбуждения IB=f(I) при U=const и n=const имеет такой же вид, как и у генератора независимого возбуждения.

§ 6.4. Генератор последовательного возбуждения

В генераторе последовательного возбуждения ток возбуждения /в=/я (рис. 6.12, а), а поэтому свойства этого генератора определяются лишь внешней характеристикой (рис. 6.12, б). Все другие характеристики генератора могут быть сняты только при включении его на независимое возбуждение. Внешняя характеристика генератора последовательного возбуждения показывает, что с увеличением тока нагрузки от нуля до номинального напряжения на зажимах генератора в начале, когда магнитная цепь еще не насыщена, растет ПОЧТИ прямо Про- Рис. 6.12. Схема (а) и внешняя характеристика порцнонально току на- (б) генератора последовательного возбуждения грузки. Затем рост напряжения постепенно уменьшается и, наконец, прекращается. Объясняется это тем, что /я одновременно является и током возбуждения /Б, и с ростом нагрузки происходит насыщение стали. Однако одновременно с ростом тока якоря увеличивается как размагничивающее влияние реакции якоря, так и падение напряжения в сопротивлениях цепи якоря и обмотки возбуждения, вызывающее уменьшение напряжения на зажимах генератора. При большом насыщении стали магнитной цепи машины рост магнитного потока и э. д. с. практически прекращаются. В то же время падение на-




пряжения и реакция якоря будут продолжать возрастать. При к. з. напряжение генератора будет равно нулю, а ток к. з. намного превышать номинальный ток машины. Генератор последовательного возбуждения практического применения не имеет, так как не удовлетворяет требованиям большинства потребителей в отношении постоянства напряжения.

§ 6.5. Генератор смешанного возбуждения

Так как генератор смешанного возбуждения имеет параллельную и последовательную обмотки возбуждения (рис. 6.13, а), то он совмещает в себе свойства генераторов обоих типов. Поток воз-

буждения создается в основном параллельной обмоткой, а последовательную обмотку включают согласно с параллельной, (чтобы н. с. обмоток складывались). Свойства генератора зависят от соотношения н.с. этих обмоток. При подключении нагрузки в цепи якоря появляется ток, и возбуждение генератора осуществляется одновременно действием н.с. параллельной и последовательной обмоток.

Форма внешней характеристики генератора смешанного возбуждения (рис. 6.13, б) зависит от соотношения витков обмоток возбуждения. При соответствующем подборе витков обмотки последовательного возбуждения ее н.с. может компенсировать падение напряжения генератора и действие реакции якоря, а напряжение на зажимах генератора при изменении нагрузки остается почти неизменным (кривая 1). Чтобы иметь возможность поддерживать постоянное напряжение на зажимах потребителя (в конце линии), нужно скомпенсировать падение напряжения в проводах линии. В этом случае усиливают последовательную обмотку возбуждения так, чтобы внешняя характеристика имела вид кривой 2. При



5) а

Рис 6 13 Схема (а) и внешние характеристики генератора смешанного возбуждения (б)

О
