дер>кивается в триггере до момента времени t2 логической 1 на обоих входах элемента И и

В момент времени /2 Т1 = 0, на выходе элемента Их действует логический О , что вызывает переход триггера в исходное нулевое состояние.

-триггер. Характерным свойством 7-триггера является его переключение в противоположное состояние с приходом каждого очередного входного импульса. Ввиду широкого применения в счетчиках импульсов (см. рис. 3.13) его часто называют триггером со счетным запуском.

Триггеры Г-типа выполняются на базе двух асинхронных R-S-триггеров (M-5-схема), один из которых называют основным (master - основной), а другой - вспомогательным (slave - вспомогательный) (триггеры ОТ и ВТ на рис. 3.44, а).

По M-S-схеме реализуются несколько вариантов Г-триггера. Особенностью рассматриваемой структурной схемы является наличие в ней дополнительного инвертора (элемент 56), управляющего ВТ. В связи с этим ее называют часто схемой с инвертором.

Последовательность переключения асинхронных -S-триггеров, входящих в Г-триггер, такая. На этапе фронта входного импульса переключается основной триггер, а по окончании длительности ta входного импуль-са(наэтапе среза) -вспомогательный триггер (рис. 3.44,6). Указанная особенность отражается в другом названии схемы - триггер с внутренней задержкой (u

Режим счетного запуска Г-триггера определяет указанные ниже особенности, учитываемые при его построении.

В схеме должны быть созданы условия для сохранения нового состояния после переключения триггера входным импульсом. При этом Должна обеспечиваться необходимая направленность переключения: если триггер находится в состоянии 1 , то входной импульс переводит его в состояние О , и наоборот. Предположим, что после переключения оба D ,.. г

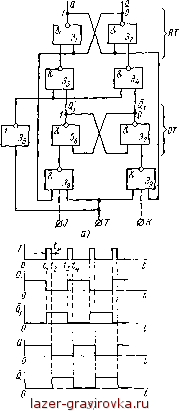

Tni r~. г Рис. 3.44. Структурная схема

триггера установлены в состояние Г-триггера (а) и его временные Состояние 1 основного Триг- диаграммы (6)




гера поддерживается единичными сигналами с выходов ментов Э8, Э9. Значения 1 на выходах этих элементов создаются; ду того, что сигнал на одном из их входов Т = 0. Состояние 1 в могательного триггера обусловливается тем, что при Т= 0 на об входах элемента Э3 действует логическая 1 , а на выходе элем* 53 - логический 0 . Избирательность переключения Г-триггера. , стигается наличием связей элементов Эв, 59 с выходами вспомс! тельного триггера. Если до прихода очередного входного имцу са Т в триггере записана 1 , то по цепям обратных связей на вх* элемента 59 будет логическая 1 , а на выходе элемента Эв - лб ческий 0 . При поступлении входного импульса Т элемент Э9 пер ходит в состояние 0 , вызывая переключение в нулевое состоят основного триггера, а после окончания входного импульса в состояв 0 переключается и вспомогательный триггер. Принцип действ, схемы поясняют временные диаграммы, приведенные на рис. 3.44,

К моменту времени tx триггеры ОТ а ВТ находятся в состояв 1 . В момент времени Т- 1 и триггер ОТ переходит в состояв 0 , однако при этом на выходе элемента Эъ действует логический а на выходах элементов Э3 и 54- по логической 1 . Таким образо на этапе действия входного импульса состояние ВТ не изменяете В момент времени t2 Т = 0 и на выходе элемента Эь действует логи ческая 1 . На обоих входах элемента Э4 присутствует ! , сигна* на выходе элемента 54 становится равным нулю, что вызывает пере, ключение в состояние 0 и вспомогательного триггера.

С момента времени ts действие входного импульса направлено н переключение триггера в состояние 1 . Вначале (в момент времен ts) в состояние 1 переключается триггер ОТ, а затем (в момент вре> мени t4) и триггер ВТ. В последующем процессы в схеме повторяются,.1

/-/-триггер, ./-/(-триггер получают на основе Т-триггер' (рис. 3.44, а) путем использования в его входных цепях трехвходовых элементов И - НЕ, позволяющих иметь два дополнительных входа,) / и К (пунктирные линии на рис. 3.44, а). Наличие двух дополнитель- ных входов расширяет функциональные возможности триггера, в связи с чем /-/(-триггер называют универсальным. При соответствующем подключении входов /-/(-триггер, в частности, может, выполнять функции R-S, D- и Г-триггеров (рис. 3.45, а - в). J-K\


Рис. 3.45. Схемы триггеров R-St (а), D/ (б), Т( (в), реализуемых на основе ./-/(-триггера

триггер, так же как и все типы триггеров, получаемые на его основе, является триггером с, внутренней задержкой: в мо-, мент действия импульса Т информация записывается в основной триггер, а после его окончания состояние основного триггера передается во вспомогательный. Наличие в работе схемы внутренней временной задержки, определяемой длительностью тактовых импуль-



часто отражается символом<с t в обозначении /-/(-триггера С°трИГгеров, выполненных на его основе: J-Kt, R-St, Dt, Tt. й R-St- и Огтриггеры являются тактируемыми (рис. 3.45, а, б); n.S -триггер (рис. 3.45, а) получают подачей на вход J сигнала S;

на вход К - сигнала R; D-триггер создается введением инвертора 2 цепь входа К (рис. 3.45, б). Триггер со счетным запуском (7гтриггер) реализуется подключением входов J и К к входу Т.

§ 3.13. СЧЕТЧИКИ ИМПУЛЬСОВ

Подсчет числа импульсов является наиболее распространенной операцией в устройствах цифровой обработки информации. Повышенный интерес к таким устройствам объясняется их высокой точностью, возможностью применения регистрирующих приборов с непосредственным цифровым представлением результата, а также возможностью осуществления связи с ЭВМ.

В устройствах цифровой обработки информации измеряемый параметр (угол поворота, перемещение, скорость, частота, время, температура и т. д.) преобразуется в импульсы напряжения, число которых в соответствующем масштабе характеризует значение данного параметра. Эти импульсы подсчитываются счетчиками импульсов и выражаются в виде цифр. 1

По целевому назначению счетчики подразделяют на простые и реверсивные. Простые счетчики, в свою очередь, подразделяют на суммирующие и вычитающие.

Суммирующий счетчик предназначен для выполнения счета в прямом направлении, т. е. для сложения. С приходом очередного счетного импульса на вход счетчика его показание увеличивается на единицу.

Вычитающий счетчик служит для осуществления счета в обратном направлении, т. е. для вычитания. Каждый счетный импульс, поступающий на вход вычитающего счетчика, уменьшает его показание на единицу.

Реверсивные счетчики предназначены для выполнения операции счета как в прямом, так и в обратном направлении, т. е. они могут работать в режиме сложения и вычитания.

Основными показателями счетчиков являются модуль счета (коэффициент счета К) и быстродействие.

Коэффициент счета определяет число импульсов, которое может быть сосчитано счетчиком.

Быстродействие счетчика характеризуется максимальной частотой /сч следования счетных импульсов и связанным с ней временем уст Установки счетчика. Величина tycT определяет максимальное время протекания переходных процессов во всех разрядах счетчика с поступлением на вход очередного счетного импульса.

Счетчики импульсов выполняются на основе триггеров.

Счет числа поступающих импульсов производится с использованием двоичной системы счисления.
