С \ R3 RXR,

С учетом условия (3.38) имеем

uc = ~~7Г (з - E0)t,

откуда E3> Et,.

Условие (3.38) обычно выполняют при соблюдении раве!

R, = R3, Ri = Rt.

Это необходимо для выравнивания входных сопротивленй по обоим его входам.

При линейном характере изменения напряжения на конденс! выходное напряжение также будет изменяться по линейному з; При Ео = 0 формируется выходное напряжение, как и напря ис (рис. 3.14, s), имеющее вид пилы положительной поляр

Если нужно получить выходное напряжение, изменяют,© линейному закону при обеих полярностях (рис. 3.14, г), то Е0 вы! ют по требуемому значению начального напряжения на выходе! ратора и(0), соответствующему ис = 0. Так, для получения м< мального значения Um пилообразного напряжения начальной ц чине иВЫх будет отвечать напряжение ОУ и(0) = -иЦщ (рис. 3.14, г). Из выражения (3.35) при ис = 0 находим

Е выхтах >Q

RtlRx 1

Напряжению на выходе по окончании интервала tp при этом д| но соответствовать напряжение Utux шах- Из выражения (3.33 учетом условия (3.42) находим отношение сопротивлений резистш в зависимости от максимального напряжения 0стах на конденсату (рис. 3.14, в):

2 4 вых max

Rx R3 UС max

При Шых та* = U7w<: max = EKl = £к2 = Ev = U J2 имеем

Rs R± . 2ffK ) Um j (-; l

у?! #8 UC max max Щ

Максимальное напряжение на конденсаторе £/СШах связано А длительностью зависимостью, получаемой из выражения (3.40)г

UС max = (£3 Е0)

Параметры элементов схемы будут определены, если для требуемых значений /р, Um выбрать R3, Е3 и Ucmzx. Сопротивления Ri = R3 выбирают в 3-5 раз меньшими входных сопротивлений ОУ Дл исключения влияния их нестабильности на работу схемы. Функцию




чно выполняет источник питания ОУ -4- Ек2. Напряжение 3 целесообразно выбирать минимальным, чтобы исключить влия-{Jc*1**L36poca параметров используемых резисторов на коэффициент jtffe Р дности формируемого напряжения. Вместе с тем напряжение АбЛйн олЖНО быть много больше напряжения на открытом транзите У определяющем уровень начального напряжения на конден-ст°Ре Вполне удовлетворительным считается выбор Uc max = 0,3-

расчет параметров элементов схемы производят в такой последо-Оятельности.

rjo выбранным £/стах и Rt - R3 находят R2= R4 и отношение = /?4/3 (3.43), которые используют для определения Е0 по

пажению (3-42). Напряжение Е0, необходимое для получения требуемого значения Um, создается с помощью делителя с применением источников питания ОУ. Затем из соотношения (3.45) находят емкость конденсатора С.

§ 3.7. БЛ О КИНГ-ГЕНЕРАТОРЫ

Блокинг-генераторы предназначены для формирования импульсов тока или напряжения прямоугольной формы преимущественно малой длительности (от единиц до нескольких сотен микросекунд). Они находят применение в схемах формирования пилообразного тока для осуществления развертки электронного луча по экрану электронно-лучевых приборов с электромагнитным управлением. На основе блокинг-генераторов часто выполняют формирователи управляющих импульсов в системах цифрового действия.

По принципу построения блокинг-генератор представляет собой однокаскадный транзисторный усилитель с глубокой положительной обратной связью, осуществляемой импульсным трансформатором. Процесс формирования выходного импульса связан с отпиранием транзистора и удержанием его в состоянии насыщения (i6> ijf>) Цепью положительной обратной связи. Окончание формирования импульса сопровождается выходом транзистора из режима насыщения или по входной цепи (т. е. базовой цепи при включении транзистора по схеме ОЭ) вследствие уменьшения тока базы, или по выходной (коллекторной) цепи из-за увеличения тока коллектора. Эти два случая °пределяюг соответственно две разновидности блокинг-генераторов: с конденсатором в цепи обратной связи (с времязадающим конденсатором) и с насыщающимся трансформатором.

В настоящем параграфе рассматривается блокинг-генера-т°р с конденсатором в цепи обратной ев я-3 и> получивший наибольшее применение на практике в однотактном варианте.

Схема блокинг-генератора приведена на рис. 3.15, а. Она выполнена на транзисторе ОЭ и трансформаторе Тр. Цепь положительной братной связи осуществлена с помощью вторичной обмотки шб транс-Форматора с коэффициентом трансформации пб = wjw6, конденсатора С и резистора R, ограничивающего ток базы. Резистор R6 созда-



ет контур разряда конденсатора на этапе закрытого состояни! зистора. Выходной сигнал может быть снят либо непосредств! коллектора транзистора, либо с дополнительной нагрузочной.:: ки wH трансформатора, связанной с коллекторной обмоткой й циентом трансформации пя = wjwa. В последнем случае амп, импульса напряжения можно получить как меньше, так и ( напряжения Ек и обеспечить потенциальное разделение нагр схемы генератора. Диод Д включаемый при необходимости, чает прохождение в нагрузку импульса напряжения отрицать полярности, возникающего при запирании транзистора. Ветвь и|§ да Д% и резистора Ri выполняет функцию защиты транзистора о' напряжений.

Рассмотрим работу сх режиме автогенератора ная цепь с конденсаторо отсутствует). Временные? граммы, поясняющие при| действия, приведены на 3.15, б -ж.

На интервале t0 - /, зистор закрыт, напряженй его коллекторе равно - пряжения на обмотках форматора и нагрузке нулю (рис. 3.15, б - г). За\ тое состояние транзистора дается напряжением на кощ саторе С (рис. 3.15, а), ключенным через обмотку выводам база - эмиттер зистора. Полярность напри ния, указанную на рис. З.Ш конденсатор приобретает к цу формирования схемой дыдущего импульса.

Закрытое состояние транзк тора продолжается до момент? времени tv поскольку на инт| вале t0 - ti происходит nepeift ряд конденсатора С по №*S W5~C~R-RU~ иЩ

момент времени tt напряжение^ на конденсаторе становится Рай ным нулю (рис. 3.15, д). .-f-

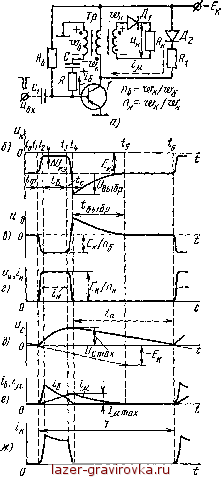

На интервале ti - tz осу- ществляется отпирание тран--зистора. Этот процесс обуслов-Рис. 3.15. Схема блокннг-генератора ливается наличием в схеме по-; (а) и его временные диаграммы (б - ж) ложительной обратной связи и
