ртрами импульса являются амплитуда, длительность, дли-Парам 11онта1 длительность среза и спад вершины, хельяостьфр уда импульса Um определяет наибольшее зна-

А напряжения импульсного сигнала. чеНие ниТ'ельНость импульса /и характеризует продол-ность импульса во времени. Ее часто измеряют 1на уровне, жИТбртствующем половине амплитуды (активная длитель-соотвс-- ность и мпульса). Иногда

длительность импульса определяют на уровне 0,1 Um. При относительно малых продолжительностях двух крайних участков импульса длительность in определяют по его основанию (см. рис. 3.1, а).

Длительность фронта (ф и длительность среза импульса tc характеризуют со-


т

t

т

П

г

и

и


Рис. 3.1. Импульсные сигналы прямоугольной (а), пилообразной (б), экспоненциальной (в), прямоугольной с чередующейся полярностью (г) форм

Рис. 3.2. Реальный импульс напряжения прямоугольной формы

ответственно времена нарастания и спада импульса. Наиболее часто пользуются понятиями активных длительностей фронта и среза, представляющими указанные времена изменения напряжения относительно уровней 0,1 Vт и 0,9{/ (рис 3.2). Длительности <ф и { обычно составляют доли процента от длительности (и. Чем меньше и t0 по сравнению с ta, тем меньше отличие сигнала от идеального импульса прямоугольной формы.

Спад вершины импульса AU и его относительная величина AU/Um отражают уменьшение напряжения на плоской части импульса. Спад вершины импульса, в частности, создается при прохождении сигнала прямоугольной формы через импульсный усилитель с /?С-связями (см. § 2.9).

Параметрами последовательности импульсов (см. рис. 3.1, а) являются период повторения (следования), частота повторения, пауза, коэффициент заполнения и скважность.



Периодом повторения импульсов на интервал времени между соответствующими точками (наприме ду началами) двух соседних импульсов.

Величину, обратную периоду повторения, называют ч а с т,; повторения импульсов: / = 1 IT. 1

Паузой ta называют интервал времени между окончанч ного и началом следующего импульсов: ta = Т - in.

Коэффициент заполнения у характеризуе-ношением длительности импульсов к периоду их следования!

~- иг. If

Величину, обратную коэффициенту заполнения, наз скважностью импульсов: q = 774 = 1/у.

Импульсный сигнал (последовательность импульсов) об большими информационными возможностями. Для преобразо электрического или неэлектрического параметра в сигнал им ной формы наибольшее применение получили время-импу ный и число-импульсный методы. Носи информации в первом случае является длительность пульсов, во втором - число импульсов в фикси ном интервале времени.

В схемах импульсной техники для обработки и преобразо информации широко применяют цифровые методы. Они базир, на использовании сигнала прямоугольной формы, имеющего два сированных уровня напряжения. Это позволяет представить с в цифровой форме: уровню высокого напряжения приписывают вол Ь, а уровню низкого напряжения - символ О . На указа виде сигнала основана, в частности, работа цифровых вычисли ных устройств, а также используемая в них двоичная система сч ния.

Цифровая форма представления сигнала упрощает рассмот' импульсных систем и позволяет использовать при их анализе и работке соответствующий математический аппарат (алгебру лог Цифровые методы построения и проектирования импульсных с занимают в современной электронике ведущее место.

Целью настоящей главы является изучение наиболее характе узлов и схем импульсной и цифровой техники, а также основ и' женерного расчета.

§ 3.2. КЛЮЧЕВОЙ РЕЖИМ РАБОТЫ БИПОЛЯРНЫХ ТРАНЗИСТОР

Транзисторная импульсная и цифровая техника базируется работе транзистора в качестве ключа. Замыкание и размыкание а нагрузки - главное назначение транзистора, работающего в к . ч е в о м режиме. По аналогии с механическим ключом (ре контактором), качество транзисторного ключа определяется в пер^. очередь падением напряжения (остаточным напряжек е м ) на транзисторе в замкнутом (открытом) состоянии, а также о таточным током транзистора в выключенном (закрыто, состоянии.



Важность рассмотрения свойств транзисторного ключа ппя вня последующего материала вытекает из того чтоп£ем f У °Не Стояний транзистора в последовательной цепи с резГстопоГ 3 очником питания осуществляются, по сути дела AaZlu! ИС~ Галов импульсной формы, а также РазличныГпр^бГа^аСя6 Т ульсных сигналов в схемах и узлах импульсной ГЙКи Tnl сТОр применяют также в качестве бесконтактного ключ в цегЙ по


+ <-)

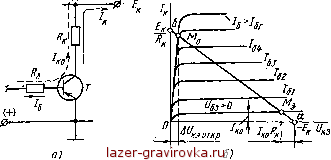

Рис. 3.3. Ключевая схема на транзисторе (а), графическое определение режимов открытого и закрытого состояний транзистора (б)

стоянного и переменного токов для регулирования мощности, подводимой к нагрузке.

Основой всех узлов и схем импульсной и цифровой техники является так называемая ключевая схема - каскад на транзисторе, работающем в ключевом режиме. Построение ключевой схемы подобно усилительному каскаду. Транзистор в ключевой схеме может включаться с общей базой, общим эмиттером и общим коллектором. Наибольшее распространение получила схема ОЭ. Этот вид включения биполярного транзистора и используется далее при рассмотрении ключевого режима его работы.

Ключевая схема на транзисторе типа p-n-р показана на рис. 3.3, а. 1ранзистор Т выполняет функцию ключа в последовательной цепи с резистором RK и источником питания.

Для удобства рассмотрения процессов в схеме в режимах открытого и закрытого состояний транзистора воспользуемся графо-ана-литическим методом, основанным на построении линии нагрузки а - по постоянному току (рис. 3.3, б). Линия нагрузки описывается соотношением UK3 = - (£к- IKRK) и проводится так же, как для уси-п ельного каскада. Точки пересечения линии нагрузки с вольт-ам-Нарньгми характеристиками транзистора определяют напряжения

элементах и ток в последовательной цепи. Зисежим запирания (режим отсечки) тран-jjjpj Т0Р„а осуществляется подачей на его вход напряжения поло-Под деЬ-Вой полярности ([/вх > 0), указанной на рис. 3.3, а без скобок, заггип Иствием входного напряжения эмиттерный переход транзистора Рается (с/бэ;> 0) и его ток /э = 0. Вместе с тем через резистор
