Действующее значение первой гармоники напряжения

2 YT

0.9Е.

(8.39)

Из кривой рис. 8.42, г находим связь среднего значения тока, потребляемого от источника питания, с действующим значением выходного тока инвертора /и:


2 У~2

(8.40) баланса ак-

Составим уравнение тивной мощности-.

Е1й = {/ / cos Фн . (8.41)

После подстановки выражения (8.40) в (8.41) находим связь действующего значения напряжения на нагрузке с действующим значением первой гармоники напряжения инвертора:

1 И

Ua=-E

cos<pH

я (П costpa

(8.42)

Поскольку напряжение инвертора принято синусоидальным и действующее значение £Уи(1) зависит только от напряжения £[см. выражение (8.39)1, реальную схему инвертора можно представить его схемой замещения с источником синусоидального напряжения (рис. 8.43). Схему замещения и соответствующую ей векторную диаграмму используют для расчета инвертора.

При расчете элементов L и С обычно являются заданными напряжение на нагрузке UH и параметры RB, LH, cosq>B. Векторную диаграмму АИР (рис. 8.44) строят следующим образом.

Откладывают вектор напряжения UB, на котором как на диаметре проводят окружность. Под углом Фн = arctg Ja. к вектору Ьв

проводят линию направления вектора £7H(i). Точка пересечения с окружностью определяет модуль вектора с/и(!).

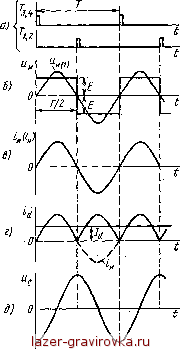

Рис. 8.42. Идеализированные кривые напряжений и токов в резонансном инверторе

При

выходная цепь инвертора оказывается настроенной

в резонанс. Это означает равенство суммарного напряжения на индуктивных сопротивлениях напряжению на конденсаторе, находящемуся с ним в противофазе (рис. 8.44). Для модулей этих напряжений справедливо равенство



Ulh + Ul= Uc. (8.43)

От источника uH<i) (см. рис. 8.43) потребляется только активная мощность. Ток нагрузки г'н совпадает по фазе с напряжением икщ (см. рис. 8.42, б, в; 8.44) и определяется напряжением И(и и активным сопротивлением нагрузки:

н = К = (.) / Ra. (8.44)


Рис. 8.43. Схема замещения Рис. 8.44. Векторная диа-

АИР грамма АИР

Напряжение на нагрузке помимо (8.42) определяется также соотношением, получаемым из векторной диаграммы:

н = ]/VH (1) + (/н^н)2 (8.45)

Из условия баланса напряжений на реактивных элементах (8.43) находим связь их параметров:

(L + Lu) = 1 / С (8.46)

или

c=rW- (8-47)

При выборе параметров L и С исходят из значения добротности выходной цепи инвертора:

Q = ZC/#H, (8.48)

где Zc = v(L 4- LH)/C - характеристическое сопротивление выходной цепи.

Добротность Q в зависимости от мощности инвертора лежит в пределах от 2-5 до 10-12. На основании (8.47) и (8.48) находим расчетное соотношение для емкости конденсатора С:

С = ---. (8.49)



L = --Lu. (8.50)

Внешние характеристики АИР

Из векторной диаграммы рис. 8.44, а также из соотношения (8.42) следует, что при неизменном напряжении питания Е выходное напряжение АИР зависит только от значения coscpH. Уменьшение cos(p


Рис. 8.45. Внешние ха- Рис. 8.46. Векторная диаграм-

рактеристики АИР ма АИР в режиме короткого

замыкания

вызывает увеличение выходного напряжения инвертора (рис. 8.45). Спадающий характер реальных выходных характеристик при фиксированных значениях coscpH объясняется зависимостью Е = F(Id) источника питания (его внешней характеристикой), а также падениями напряжения на вентилях и активном сопротивлении дросселя.

Важной особенностью АИР (по сравнению с АИТ и АИН) является его работоспособность в режиме короткого замыкания нагрузки. Векторная диаграмма АИР в режиме короткого замыкания приведена на рис. 8.46, где UL - Uc = /H L = /и -5- .

С

Ток инвертора /и = UjRu при этом ограничивается суммарным активным сопротивлением обмотки дросселя L, подводящих проводов, падением напряжения на вентилях и может оказаться чрезмерно большим.

При отключении нагрузки (режим холостого хода) работа инвертора невозможна, так как при этом прекращается формирование кривой выходного напряжения (тока). Для обеспечения работоспособности инвертора при отключении нагрузки к его выходу иногда подключается балластный резистор с небольшим потреблением мощности.

Способ компенсации реактивности нагрузки

В некоторых случаях применения АИР нагрузка обладает большой индуктивностью LH (например, индуктор электротермической
