тикой инвертора. Уровень l/cos8min характеризует предел комму, тационной способности инвертора (минимально возможное выходное напряжение и максимально допустимый ток нагрузки). Увеличение угла а приводит к росту напряжения стабилизации и увеличению спадающего участка. В пределе при а = 90° выходная характера^.

тика инвертора определяется его собственной характеристикой.

Очевидно, стабилизация выходного напряжения при изменяющемся токе нагрузки, а также при постоянных напряжении Е и угле а будет осуществляться за счет изменения тока обратного выпрямителя /0.в- Конец вектора тока /0.в (см. рис. 8.33) при этом будет перемещаться по линии MN, параллельной вектору

oa(IJ и удаленной от него по оси абсцисс на величину тока вектора /с.


Рис. 8.34. Внешние характеристики АИТ с управляемым обратным выпрямителем при а =9

§ 8.7. АИТ С ИНДУКТИВНО-ТИРИСТОРНЫМ КОМПЕНСАТОРОМ

Этот метод стабилизации (реже регулирования) выходного напряжения АИТ основывается на включении в выходную цепь инвертора (рис. 8.28, 8.35) аналога регулируемой индуктивности с целью компенсации реактивности конденсатора в условиях изменения тока нагрузки.

Векторная диаграмма токов инвертора с индуктивно-тиристор-ным компенсатором приведена на рис. 8.36. В отличие от предыдущих векторных диаграмм (см. рис. 8.30, 8.33) индуктивно-тиристор-

ный компенсатор создает составляющую тока, вектор /к которого

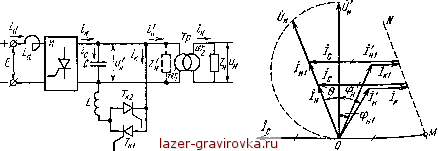

Рис. 8.35. Структурная схема АИТ с ин-дуктивно-тиристорным компенсатором

Рис. 8.36. Векторная диаграмма АИТ с индуктивно-тиристорным

компенсатором



направлен параллельно оси абсцисс навстречу вектору тока /с. При одинаковых параметрах нагрузки и питающих напряжениях это вызывает уменьшение вектора тока /и и соответственно загрузки тиристоров инвертора по току по сравнению с использованием обратного выпрямителя.

Стабилизирующее действие компенсатора основывается на том, что при изменении тока нагрузки происходит изменение задержки моментов отпирания тиристоров Тк1, Ткг относительно моментов отпирания тиристоров инвертора. Благодаря этому изменяются эквивалентная индуктивность компенсатора и ток /к, что обеспечивает неизменность угла б, а следовательно, и напряжения 0В- Очевидно, при этом конец вектора /к будет скользить по линии MN, параллельной вектору £/и и удаленной от него по оси абсцисс на величину вектора тока

[с. В отличие от АИТ с управляемым обратным выпрямителем, где для стабилизации выходного напряжения достаточно задать требуемый неизменный угол а задержки отпирания тиристоров выпрямителя, здесь для осуществления стабилизации необходимо иметь связь текущего значения напряжения на выходе инвертора с углом отпирания тиристоров компенсатора. Иными словами, в схеме должна быть осуществлена обратная связь по напряжению.

Принцип действия индуктивно-ти-ристорного компенсатора основан на применении встречно-параллельных тиристоров, включенных последовательно с индуктивностью (рис. 8.37, а).

Примем напряжение на входе синусоидальным (рис. 8.37, 6 ):

и - Y~2U sin u>t.

Если предположить, что тиристоры Тп1, TKi отпираются в моменты времени я/2, Зя/2, 5я/2 и т. д., то ток в цепи будет таким же, как и в отсутствие тиристоров:

Рис. 8.37. Индуктивно-тирис-к ш£ * * торная цепочка (а), импульсы

управления тиристорами, а

Угол управления тиристорами для I

этого случая принимается равным ну- а>0(в)




лю (а = 0) и отсчитывается от указанных моментов времен Ток iK при а = 0 имеет максимальное значение. ;

При > 0 (рис. 8.37, в) кривая тока iK имеет импульсный харак тер и состоит из отрезков синусоиды длительностью я - 2а.

С ростом угла а длительность полуволн тока гк будет сокращаться и при а = я/2 iK = 0. При этом важно отметить, что первая гармоника тока iK (iK(i) на рис. 8.37, в) имеет фазовый сдвиг относительно напряжения на входе, равный я/2 в сторону отставания. Иными словами, при изменении угла а индук-тивно-тиристорная цепочка по первой гармонике тока представляет собой аналог регулируемой индук-

1,0 \

0,8 0,6 0,4 0,2 О


\СКВ

15 30 45 ВО 75 90а


Рис. 8.38. Относительный гармонический состав кривой тока компенсатора при изменении угла а

Рис. 8.39. Схема индуктивно-ти-ристорного компенсатора при включении треугольником (а);кри-вая линейного тока (б)

тивности. Оценку такого приближения дает разложение в ряд Фурье кривой тока г'к, результат которого предстазлен на рис. 8.38. Кривые показывают отношение действующих значений гармонических составляющих тока /Kv к действующему значению его первой гармоники /к(1)о при а == 0. Наибольшее значение 3-й гармоники составляет 14% и 5-й - 4,8% от основной. Остальные гармонические не учитываются ввиду их малости. Выражение для первой гармоники тока при изменении угла а имеет вид

VTU (, 2а sin 2а \ . ,

гк (I) = -- 1----Sin tot.

UlL \ тс тс J

Отсюда следует, что изменению угла а соответствует эквивалентная индуктивность, зависящая от угла а:

в =-, L . , (8-35)

2а sin 2а тс тс
