области выходной характеристики (Ва = 0,5ч-0,8). Вид кривых характеризуется экспоненциальным процессом перезаряда конденсатора с постоянной времени т = CRH. Напряжения на конденсаторе в начале и в конце каждого полупериода равны по величине и противоположны по знаку, а его среднее значение в течение полупериода равно Е.

При переходе в область малых значений коэффициента Ва (больших сопротивлений R3 и, следовательно, малых токов нагрузки) постоянная времени т перезаряда конденсатора увеличивается (рис. 8.23, б), что приводит к возрастанию угла 6, стремящегося при Ва ->0 к 774. Кривая напряжения на конденсаторе приближается к треугольной форме. Равенство среднего за полупериод значения выходного напряжения напряжению Е достигается за счет увеличения амплитуды выходного напряжения. Этим объясняется повышение действующего значения напряжения на выходе инвертора при уменьшении тока нагрузки. При переходе к режиму холостого хода (Ва ->0) напряжение на выходе инвертора неограниченно возрастает (в отсутствие потерь, т. е. в идеальном инверторе) и может превысить допустимые пределы для нормальной работы элементов (конденсатора, тиристоров). Ввиду опасности выхода из строя элементов вследствие перенапряжений режим холостого хода для рассматриваемого инвертора является недопустимым.

При переходе инвертора в режим больших токов нагрузки (5а> > 0,8) за счет уменьшения сопротивления RH постоянная времени перезаряда конденсатора уменьшается, вызывая уменьшение угла 6 (рис. 8.23, в). При том же напряжении питания Е напряжение на выходе инвертора также уменьшается и приближается к прямоугольной форме. Однако режим Uu = 1 для инвертора невозможен

Е

поскольку угол 6 здесь равен нулю (см. рис. 8.22). Предел увеличения тока нагрузки (коэффициента Ва) характеризуется ординатой, для которой о = 0min. Из выражения (8.21) находим

f - U ° = cos6mln (8-22>

где 6min определяется по формуле (8.10).

Возьмем в качестве примера / = 400 Гц и tB = 100 10 6 с. Тогда 8mln =360 400 100 10 e = cos 6min =0,9686 и

-~- fH mjn = 1,03. Е

Таким образом, на основании изложенного можно сделать вывод, что для рассматриваемой схемы инвертора недопустим режим холостого хода и имеется предел увеличения тока нагрузки.

При активно-индуктивной нагрузке спадающий характер выходных характеристик сохраняется и обусловливается той же причиной, что и при чисто активной нагрузке. Отличие заключается в том, что индуктивность нагрузки осуществляет некоторую компенсацию реактивности конденсатора, что приводит к уменьшению угла 9 и вы-



ходного напряжения инвертора при тех же значениях параметра Ва. Этим объясняется смещение характеристик к оси ординат с уменьшением cosq>H.

Рассмотренную схему часто применяют с трансформаторным включением нагрузки (рис. 8.24). Использование трансформатора необходимо для получения требуемой ве-



Рис. 8.24. Схема однофазного мостового АИТ с выходным трансформатором

Рис. 8.25. Схема однофазного АИТ с нулевым выводом

личины выходного напряжения при заданном напряжении Е. Процессы, протекающие в схеме, аналогичны рассмотренным. При замене Zn на приведенное к первичной обмотке сопротивление нагрузки Z - = ZH 2, а также /н на /н = IJn и Ua на £/н = nUH, где п = wjw2 - коэффициент трансформации трансформатора, все приведенные ранее соотношения остаются в силе и для схемы рис. 8.24. С учетом замены-- Ua на --- иВа = -Х- coscpH на Ва = -l-- cos фн

внешние характеристики АИТ, приведенные на рис. 8.22, действительны и для схемы инвертора с трансформатором.

На рис. 8.25 приведена схема однофазного АИТ с нулевым выводом. Трансформатор имеет две первичные полуобмотки, которые подключены к тиристорам Тi, Т2. Средний (нулевой) вывод связан дросселем Ld большой индуктивности с источником питания. Нагрузка Za подключена к вторичной обмотке,

имеющей коэффициент трансформации п - + wi-2 jL Про-

щ щ

цессы в таком инверторе в принципе не отличаются от процессов в мостовом АИТ (см. рис. 8.19, а) и могут быть рассмотрены по тем же временным диаграммам (см. рис. 8.19, б-к).

При поочередном отпирании тиристоров Tit Т2 происходят перезаряды конденсатора в цепи с источником питания и проводящим тиристором. При отпирании одного из тиристоров конденсатор подключается параллельно другому тиристору с полярностью напряжения, необходимой для запирания последнего. Поскольку конден-



сатор подключен параллельно вторичным обмоткам трансформатора, напряжения на обмотках и нагрузке определяются кривой напряжения на конденсаторе. Следовательно,

ин = ис1п. (8.23)

Вид кривой ис зависит от емкости конденсатора и приведенного к вторичной обмотке (конденсатору) сопротивления нагрузки ZH = n2Za. С учетом той же замены параметров, что и для схемы рис. 8.24, приведенные ранее соотношения, а также выходные характеристики действительны и для однофазного АИТ с нулевым выводом.

Схема трехфазного параллельного АИТ выполняется по принципу однофазного. Инвертор (рис. 8.26, а) содержит трехфазный инвертор ный мост на тиристорах Т\- Т6 с дросселем Ld во входной цепи. Нагрузка может быть включена треугольником или звездой. Конденсаторы Са, Св, Сс подключены параллельно нагрузке, но могут быть также соединены и звездой.

Длительность проводящего состояния каждого тиристора составляет ф = 120°. При этом в любой момент времени открыты два тиристора, относящиеся к разным фазам. Чередование совместной работы тиристоров подчиняется такой последовательности: 12, 23, 34, 45, 56, 61, 12, ... (рис. 8.26, б). Отпирание тиристоров производят короткими импульсами, как и в однофазном инверторе, в момент начала их интервалов проводимости. Запирание каждого тиристора осуществляют с по-

16-648


0 60 120 180° 240°300° 360° 420°

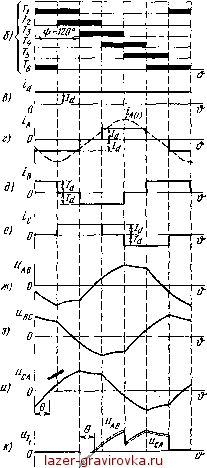

Рис. 8.26. Схема трехфазного мостового АИТ (а) и его временные диаграммы (б - к)
