с источником питания Е и диодом Д0) с постоянной времени т = (Д + LH)/RH. Среднее значение тока /и = UH/RH.

При переходе к большим мощностям нагрузки (свыше 100 kBtj возникают трудности в построении преобразователей по схем рис. 7.2, а. Они вызваны большими токами нагрузки, а значит необ* ходимостью применения большого числа параллельно включенный

от общего источника постоянного тока (рис. 7.3). Для умен® шения пульсаций выходных тока /н и напряжения иа и toJjjjj. источника питания ключи {(и /Г2, Кт работают с вза- имным фазовым сдвигом на угол 2п/т. Указанные трудности при этом исключаются вследствие того, что каждый прв§ образователь многотактной системы нагружается током, в т раз. меньшим тока tH. Облегченный режим работы преобразователей coi здается также благодаря меньшей в т раз частоте их переключения.! Многотактные ИППН допускают режим поочередной работы, входящих преобразователей и режим работы с перекрытием. i

На рис. 7.4 приведены временные диаграммы, иллюстрирующи| принцип действия трехтактного ИППН с поочередной р б от ой блоков. Периодичность работы каждого блока характеризуется периодом тактов Тт (рис. 7.4, а). Последовательность включу ния их ключей сдвинута во времени на Т^/З. В результате аналоги^ ный сдвиг во времени приобретают также напряжения ult и2, токи tj, i2, ts (рис. 7.4, а - в). За счет фазовых сдвигов результируК> щее напряжение на нагрузке (рис. 7.4, г) имеет частоту следование выходных импульсов, в три раза большую, чем для отдельных преобразователей. Суммарный ток нагрузки системы /н =ii + Н + также лучше сглажен, чем ток нагрузки отдельного преобразовател

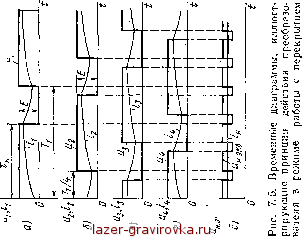

В режиме работы с перекрытием обычно число преобразователе системы т> 3. На рис. 7.5 приведены временные диаграммы, хара теризующие рассматриваемый режим при т = 4. Включение ключ преобразователей здесь также производится со сдвигом во времен в данном случае равным TJi. Режиму работы с перекрытием соотв ствует увеличение времени включенного состояния ключей каЖДЧ из преобразователей до значения ta> ТТ. В результате в диапазо


шсла параллельно включенные тиристоров, используемых в ка§ честве ключа. Кроме того, при больших токах нагрузки трут неосуществима конструкция дросселя L$ с большой индук* тивностью, что затрудняет вы! полнение требований по flonygj тимым пульсациям в кривой щ ка нагрузки. Д

Рис. 7.3. Принцип построения много-тактных ИППН






я <

3 в: S я S я

н °я

о О

>я s

et О) О.

0>

с °

0J *Т-1

sC

* о.

ps! Я о.

а ч



регулирования ta от Тт/тд.о ТТ отсутствуют интервалы времени, кб к нагрузке не прикладывается напряжение со стороны преобрази телей, и пауза в эквивалентном напряжении ин.ЭкВ (рис. 7.5,-Эквивалентное напряжение на нагрузке

где k - число преобразователей, у которых одновременно замкн1 все ключи.

При tn - Ту напряжение на нагрузке максимально, значе^ н.экв во всех интервалах выходного напряжения равны Е. Вел'1-не Е равно и среднее значение напряжения на нагрузке £/н.экв. ц$ все преобразователи протекает постоянный ток /н=/1 + +

При tB < Тт имеем U. экв < Е. Ток отдельных преобразовав лей из-за относительно f> ibuiofl длительности паузы по отношей к tw будет сильно пульсирующим (рис. 7.5, а - г). Ток же нагру*3 гн, равный сумме токов отдельных преобразователей и определяв; напряжением ин.ЭКв с относительно малой длительностью паузы,! получается хорошо сглаженным (рис. 7.5, д).

§ 7.2. УЗЛЫ ПРИНУДИТЕЛЬНОЙ КОНДЕНСАТОРНОЙ КОММУТАЦИ

ТИРИСТОРОВ

В ИППН на однооперационных тиристорах перевод тиристора> закрытого состояния в открытое с целью формирования на выхбае преобразователя импульсов напряжения (см. рис. 7.2, е) осуществив ется подачей в цепь его управляющего электрода отпирающего щ пульса от системы управления. Для создания паузы tn в кривой ш ходного напряжения по окончании времени /и тиристор нужно защ реть. Для осуществления операции запирания ток тиристора нё*Щ ходило уменьшить до нуля, после чего к тиристору в течение некотош^ го времени приложить обратное напряжение.

Указанные условия, требуемые для запирания тиристора, в .ха ких преобразователях, как управляемые выпрямители и зависимщ инверторы, создаются воздействием переменного напряжения питаш щей сети при отпирании другого тиристора преобразователя. Ир£ цесс запирания тиристоров под действием питающей сети пере , ного тока называют естественной коммутацией

В преобразователях, рассматриваемых в данной главе, питан осуществляется постоянным током, в связи с чем запирание тирис1 ра здесь возможно лишь путем принудительной подачи на прибор пульса напряжения отрицательной полярности с использован, предварительно заряженного конденсатора. Такую коммутацию. П нято называть принудительной (искусственно-Этот вид коммутации наряду с ИППН применяется в тиристор, автономных инверторах (см. гл. 8), а также в тиристорных выкДУ телях и прерывателях постоянного тока.

Таким образом, для проведения принудительной коммутации му основных цепей тиристорного ИППН (см. рис. 7.2, а) допол
