сторах в процессе работы близко к нулю. Это позволяет облегчить ебования. к выбору тиристоров по напряжению, так как он будет

поводиться только по максимальному значению прямого напряже-Л^я. Ток нагрузки соответствующего направления протекает в данной схеме через последовательно включенные тиристор и диод. Кривая

кратного напряжения на диоде при регулировании имеет тот же вид, qT0 и кривая обратного напряжения одноименного тиристора в схеме

с. 6.47, а.

В схеме рис 6.47, в используется только один управляемый вентиль. Ток нагрузки протекает через три последовательно включениях вентиля (тиристор Т и два накрест лежащих диода). Ввиду наличия диодов Ц\ - Д4 на тиристоре Т будет действовать напряжение прямого смещения независимо от полярности полуволны напряжения ц в связи с чем запирание тиристора (и соответственно применение схемы) возможно только при чисто активной нагрузке; оно осуществляется за счет уменьшения до нуля тока iH в моменты перехода напряжения и через нуль. При наличии индуктивности в цепи нагрузки схема теряет способность фазового регулирования, поскольку моментам перехода тока через нуль будет соответствовать напряжение прямого смещения на тиристоре и тиристор будет находиться в состоянии непрерывной проводимости тока независимо от угла управления а-Ток £н будет иметь синусоидальную форму согласно зависимости (6.П5).

Схемы трехфазных преобразователей переменного напряжения с фазовым регулированием выполняют по аналогии с однофазными. Наиболее распространенные варианты схем трехфазных преобразователей приведены на рис. 6.53, а - г.

В схеме рис. 6.53, а питание осуществляется от трехфазного напряжения с нулевым проводом. Элементы трехфазной нагрузки с включенными встречно-параллельно тиристорами соединены звездой. В схеме рис. 6.53, б три звена трехфазной системы соединены треугольником. Трехфазные преобразователи, выполненные по этим схемам, состоят из трех рассмотренных ранее однофазных схем при питании от напряжений, имеющих фазовый сдвиг в 120°. Питание отдельных преобразователей в схеме рис. 6.53, а осуществляется фазным напряжением, а в схеме рис. 6.53, б - линейным. Работа преобразователей каждой фазы при фазовом регулировании не зависит от процессов, протекающих в двух других фазах.

Преобразователь на рис. 6.53, в выполнен по схеме, аналогичной схеме рис. 6.53, а, но без нулевого провода. Схема преобразователя На рис. 6.53, г содержит три тиристорные группы, соединенные треугольником, и является модификацией схемы рис. 6.53, в. В обеих схемах в контур тока нагрузки каждой фазы входит также сопротивление нагрузки другой фазы, а на отдельных интервалах - и сопротивления двух других фаз. Иными словами, работа всех трех фаз при Фазовом регулировании, например, с отстающим углом а (в данных схемах при отпирании тиристоров в каждой фазе со сдвигом на угол относительно перехода фазного напряжения через нуль) взаимо-Язана. Вследствие этого форма кривой напряжения на нагрузке

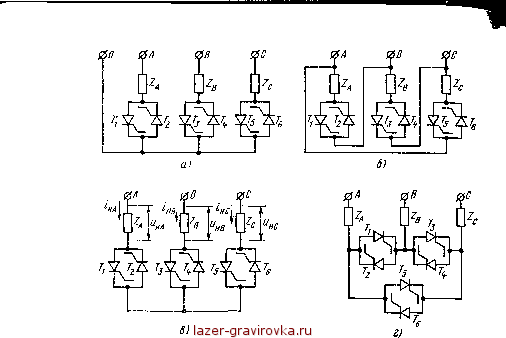

Рис. 6.53. Схемы трехфазных преобразователей переменного напряжения: с независимой работой преобразователей в каждой фазе, соединенных звездой {а) и треугольником (б); с взаимозависимой работой отдельных преобразователей трехфазной системы при включении звездой (в) и треугольником (г)

(инА, в, инс) в этих схемах будет отличаться от кривой напряжения на нагрузке в однофазных и трехфазных (рис. 6.53, а, б) схемах. В схемах рис. 6.53, в, гона будет составляться под воздействием напряжений всех трех фаз, а в токах нагрузки (iliA, inB, laC) будут отсутствовать гармонические, кратные трем (как и в любой трехфазной системе, соединенной звездой). Однако повышения коэффициента мощности при регулировании здесь не происходит по сравнению с однофазными преобразователями, поскольку повышение коэффициента k за счет исключения указанных гармонических компенсируется соответствующим снижением coscp (т. е. сохраняется общая для фазового регулирования закономерность, согласно которой К = UJU). К недостаткам схемы рис. 6.53, в в сравнении со схемой рис. 6.53, г следует отнести необходимость подачи отпирающих импульсов одновременно на два, а в отдельные моменты времени и на три тиристора, а также большую загрузку тиристоров по току.

Максимальные значения прямого и обратного напряжений на тиристорах в схеме рис. 6.53, а определяются амплитудой фазного напря жения у'2/3 ил, а в схемах (рис. 6.53, б - г) - амплитудой линей! ного напряжения v2с7л. 1

Рассмотрим подробнее применение преобразователей переменного|

400



пряжения при построении управляемых выпрямителей на повышение напряжения, где получил распространение фазовый метод регулирования преобразователей. При этом схему выпрямителя (однофазного или трехфазного) выполняют на неуправляемых вентилях (диодах), 9 управление его выходным напряжением осуществляют со стороны первичной обмотки питающего трансформатора (т. е. при более низком напряжении) за счет встречно-рараллельного включения тиристоров (рис. 6.54). Поскольку диоды выпускается на более высокие напряжения, чем тиристоры, такой принцип построения высоковольтных управляемых выпрямителей часто позволяет уменьшить количество вентилей, включаемых последовательно на вторичной стороне, а следовательно, и их общее количество в схеме. Главное же, благодаря чему отдается предпочтение последовательному соединению диодов, а не тиристоров на вторичной стороне трансформатора, заключается в том, что это позволяет исключить повышенные требования к изоляции выходных цепей низковольтной системы управления выпрямителем, так как они теперь будут подключаться к тиристорам, расположенным на первичной стороне относительно низкого напряжения, а не на вторичной (высоковольтной).



(hi О

л п

п

-f->

А-2\[

Рис. 6.54. Схема однофазного мостового выпрямителя, управляемого со стороны первичных обмоток трансформатора

Рис. 6.55. Схема преобразователя со ступенчатым регулированием переменного напряжения (а) и его временные диаграммы (б, в)

Рассмотренный принцип построения выпрямителей дает также определенные преимущества при больших токах нагрузки и малых напряжениях, когда возникает необходимость в параллельном соедине-Нии большого числа вентилей. Применение тиристоров на первичной £Тороне трансформатора позволяет существенно сократить их общее оличество в выпрямителе (а в отдельных случаях и общее количе
