1к = ¥1Лл (i cos£),

Уменьшение напряжения на нагрузке Ud с ростом тока Id объ няется увеличением коммутационного падения напряжения Д вследствие возрастания угла коммутации у. Указанное поясня для случая неуправляемого выпрямителя временными диаграмма рис. 6.10, б, где показаны кривые напряжения ud, тока £к и его сост ляющих, а также токов вентилей при двух значениях тока нагру-

/; > id.

На рис. 6.9, е приведены кривые напряжения их и тока ix. Тона внекоммутационных интервалах определяется (с учетом коэф циента трансформации п = wxlw2) токами тиристоров iai, ta2, а этапах коммутации - их разностью. Коммутационные явления схеме выпрямителя приводят к возрастанию фазового сдвига потр ляемого тока относительно напряжения питания. Фазовый сд первой гармоники тока пц) увеличивается примерно на угол у/ составляет для управляемого выпрямителя

+ Т/2-

Кривая напряжения на тиристоре (см. рис. 6.9, ж) отличается аналогичной кривой на рис. 6.6, е увеличением интервала его провс мости на время коммутации. С учетом угла у к тиристору при за рании прикладывается скачок обратного напряжения, равн

2l/2c/2sin(a + у).

Коммутационные процессы в однофазном мостов выпрямителе (рис. 6.11) подобны процессам в однофаз схеме с нулевой точкой. Особенность заключается в том, что на эт коммутации в проводящем состоянии находятся одновременно четыре тиристора. На схеме показан контур коммутации при отпи нии тиристоров Тх, Т2 и запирании тиристоров Т3, Г4.

Ток коммутации iK в мосто схеме обусловливается па up я нйем и 2 и реактивным сопротив нием ха. Для тока iK и его свс ной и принужденной составляю действительны соотношения (6.f (6.12), полученные для схемь нулевой точкой. Отличие связ: с тем, что в мостовой схеме не средственно в коммутации каж го из тиристоров участвуют ставляющие коммутационного


Рис. 6. тового

il. Схема однофазного мос-управляемого выпрямителя

с учетом паразитных индуктивябстей

(6.) (6.



-кг (Рис- 6-11). Если предположить, что составляющие г'к1 и г'к2 равны, процесс коммутации (переход тока с одной пары тиристоров на дру-

у[о) заканчивается при iKl - tK2 == 1 d. При этом току tK будет соответствовать значение 21 d. На основании указанного правую часть выражения (6.13) необходимо умножить на 2:

cos а. - cos (a -f Т) = 2 fa . (6.20)

У 2 U2

Следовательно, уравнение внешних характеристик мостовой схемы записывается в виде

Ud= Ud0cosa - ii . (6.21)

В мостовой схеме увеличение вдвое тригонометрической функции (6.13) компенсируется уменьшением примерно в то же число раз значения ха за счет лучшей магнитной связи вторичной обмотки с первичной, т. е. уменьшения их индуктивностей рассеяния. В результате при одной и той же мощности выпрямителя внешние характеристики мостовой схемы и схемы с нулевым выводом получаются примерно одинаковыми.

Вид кривых токов tj, i2 совпадает с кривой тока it в схеме с нулевым выводом (см. рис. 6.9, е). Первая гармоника тока ilW в мостовой схеме также сдвинута в сторону отставания относительно напряжения питания на угол ф а + у/2. Кривая напряжения на тиристорах в мостовой схеме с учетом вдвое меньшей величины напряжения имеет тот же вид, что и в схеме с нулевым выводом (см. рис. 6.9, ж).

§ 6.4. НЕУПРАВЛЯЕМЫЕ ВЫПРЯМИТЕЛИ ТРЕХФАЗНОГО ТОКА

За исключением случаев, когда единственно возможным источником питания является сеть однофазного переменного тока, питание постоянным током потребителей средней и большей мощности производится от трехфазных выпрямителей. При выпрямлении трехфазного переменного тока, как отмечалось, достигается лучшее качество выпрямленного напряжения за счет снижения амплитуды пульсаций. Напряжение трехфазных выпрямителей к тому же легче подвергается сглаживанию, так как частота пульсаций здесь существенно выше, чем в однофазных выпрямителях. Облегчающим фактором в построении выпрямительных установок рассматриваемого диапазона мощностей служит и меньшая загрузка вентилей трехфазных схем по току и напряжению.

Из выпрямителей трехфазного тока преимущественное применение На практике получила трехфазная мостовая схема (схема Ларионова), поэтому ее анализу уделяется наибольшее внимание. Однако для лучшего уяснения принципа выпрямления трехфазного тока и режимов Работы выпрямителей вначале рассмотрим трехфазную схему с нуле-Вьм выводом.



Схема трехфазного выпрямителя с нулевым выводом


В схему трехфазного неуправляемого выпрямителя с нулевым^ водом (рис. 6.12, а) входит трансформатор со вторичными обмотка

соединенными звездой. Первич обмотки соединяются звездой й треугольником. Выводы вторичй обмоток связаны с анодами трех в тилей. Нагрузка подключается к щей точке соединения катодов вей лей и нулевому выводу вторнч обмоток. Принцип действия сх рассмотрим с помощью времени:-диаграмм, приведенных на рис. 6. б- ж, при чисто активной на груз. Индуктивность рассеяния об ток трансформатора и индуктивно питающей сети принимаем равнй-нулю. Иными словами, переход f с одного вентиля на другой счи| мгновенным. f

На рис. 6.12, б показана Tpexff ная система вторичных напряже трансформатора относительно н вой точки (фазные напряжения-иь, ис). В силу того что нагру. подключена к нулевому выводу в ричных обмоток и общей точке Jt динения катодов вентилей, послед способны проводить ток только ь положительной полярности вто * ных напряжений. Однако в отк том состоянии может находи только тот из вентилей, для кото фазное напряжение выше, чем у Si-других. Каждый из непроводя вентилей будет заперт обратным пряжением, равным разности пряжений его фазы и фазы пров, щего вентиля. На интервале D-j -i условие открытого состояния вы няется для вентиля 1, на интер, *2 - - Для вентиля 2, на ин вале &з - &4 - для вентиля 3, интервале &4 - % - вновь для тиля 1, И Т. Д,

Таким образом, интервал пр§ димости каждого вентиля состав ет <]> = 2л/3. Открытый вентиль ;

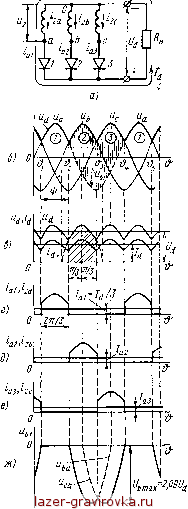

Рис. 6.12. Схема трехфазного неуправляемого выпрямителя с нулевым выводом (а) и его временные диаграммы при чисто активной нагрузке (б - ж)
