г

I рассмч

рассмотрим влияние на процессы в схеме рис. 6.1 индуктивности в цепи нагрузки (ключи Ки К2 разомкнуты)

при

Наличие индуктивности La изменяет характер зависимости id($), повторяющей вид кривой иа(&) (см. рис. 6.2, в) при чисто активной йаГрузке. После момента открывания тиристора ток id (рис. 6.5, б) плавно нарастает, что соответствует запасанию энергии в индуктивности. При спадании тока эта энергия отдается обратно, в результате чего ток продолжает протекать через нагрузку после перехода напряжения питания через нуль. Длительность интервала проводимости тиристоров Ти Т2 возрастает, и они остаются в открытом состоянии в течение некоторого интервала после изменения полярности напряжений и иг. По указанной причине в кривой напряжения иа (рис. 6.5, а) появляются участки напряжения и2 отрицательной полярности.

Интервалы этих участков при данном угле а зависят от отношения % = LjRn. С ростом LH при неизменном значении н задержка в уменьшении до нуля тока id возрастает и участки отрицательной полярности в кривой ий занимают больший интервал (пунктирные кривые на рис. 6.5, а, б). При некоторой величине индуктивности LH


ени / \ Ривые выходного напря-пРя я W тока нагрузки (б) и на-

Рис б ]ИЯ на тиРИСТ0Ре (e) в схеме °-1 в зависимости от величины индуктивности нагрузки

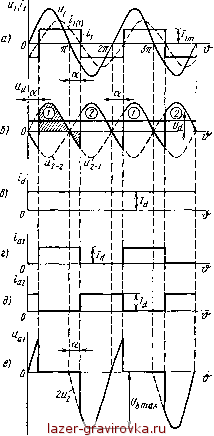

Рис. 6.6. Временные диаграммы напряжений и токов в схеме рис. 6.1 при La -* оо

Ж



эти участки целиком распространяются на интервале а и ток id прц0 тает непрерывный характер. Такое же влияние оказывает и сниже' Ra. Участки отрицательной полярности уменьшают среднее sh ние напряжения на нагрузке Ud (рис. 6.5, а). В этом проявляется вд: ние параметров нагрузки на форму и величину выходного напряже выпрямителя.

Увеличение длительности проводящего состояния тиристоров действием индуктивности нагрузки приводит к изменению фор кривой напряжения на приборах, получаемой как разность потенц лов их анодов и катодов, по сравнению со случаем чисто актив нагрузки (рис.6.5, в). В частности, в кривой напряжения на тирист; появляется участок со значением прямого напряжения, равным 2 продолжительность которого возрастает с увеличением Ls. i

На рис. 6.6, а - е приведены временные диаграммы напряже я токов управляемого выпрямителя в предположении La ->-оо. Б шая величина La является наиболее характерным случаем при испо. зовании выпрямителя на практике. Режим работы выпрямителя* рактеризуется наличием в кривой напряжения ud (рис. 6.6, б) уч: ков отрицательной полярности, целиком заполняющих интервал а также идеально сглаженной кривой тока нагрузки id (рис. 6.6, В соответствии с указанной кривой тока id токи тиристоров iai,. имеют вид импульсов прямоугольной формы. Среднее значение т тиристоров связано с током ld соотношением /а = IJ2. rj

Потребляемый от сети ток it является переменным и имеет npd угольную форму (рис. 6.6, а) с амплитудой 1Ш = Idln. Его пер. гармоника г'кп сдвинута в сторону отставания на угол ф = а от сительно напряжения питания.

Кривая напряжения на тиристоре состоит из участков напряже,

2 2 (рис. 6.6, е). Максимальное обратное напряжение равно 2V (при а < 90°), как и в неуправляемом выпрямителе (см. § 5.2). Эт( же значению соответствует и максимально возможное прямое нал) жение на тиристоре (при а > 90°).

Наличие в кривой напряжения ud участков отрицательной лярности обусловливает отличие регулировочной характерист управляемого выпрямителя при Ln ->со от случая чисто актив; нагрузки. В частности, для рассматриваемой нагрузки напряж| Ud = 0 при а = 90°, что соответствует равенству площадей, зай чаемых отрезками кривой напряжения иа положительной и отр ? тельной полярности (рис. 6.6, б). Регулировочная характерис

Ud = F(a), определяемая из выражения Ud - - f J/2 Uzsm№

описывается соотношением

ud = udu cos a. (

Вид регулировочной характеристики при La -*-оо показан рис. 6.4. Кривые при L = 0 и La ->оо на рис. 6.6 ограничиваю' ласть расположения регулировочных характеристик для промежу) ных значений оо > La > 0.



I При работе управляемого еЬ1Прямителя первая гармоника входного тока ilt как отмечалось, отстает от напряжения питания ui (рис. 6.6, а). Это приводит к потреблению выпря-ителем от сети реактивной мощности, что неблагоприятно сказывается на энергетических показателях установки (подробнее о коэффициенте мощности см-в §6.7). Указанное явление можно несколько ослабить, подключив к выходной цепи управляемого выпрямителя так называемый, нулевой ди-о д. Особенности работы выпрямителя по схеме рис. 6.1 с нулевым диодом рассмотрим при активно-индуктивной нагрузке с 1Н ->-оо (ключ Ki выключен, ключ К% включен). Временные диаграммы напряжений и токов, приведенные на рис. 6.7, а- ж, поясняют режим работы схемы.

Отличие проявляется на интервалах а, где ток нагрузки поддерживается энергией, накопленной в индуктивности. В отсутствие нулевого диода ток нагрузки на этих интервалах протекает, как указывалось, по Цепи через один из тиристоров и обмотку трансформатора, на которой действует напряжение отрицательной полярности. Наличие нулевого диода исключает


Рис. 6.7. Временные диаграммы напряжений и токов в схеме рис. 6.1 при наличии нулевого диода

указанную цепь протекания тока

(rf, так как через диод Д. напряжение вторичной обмотки трансформа тора подается на проводящий тиристор в обратном направлении (например, напряжение на тиристор 7\), вызывая его запирание. Вследствие этого ток нагрузки после перехода вторичного напряжения через нуль переводится в цепь диода Д0, минуя тиристоры и обмотки трансформатора. Из-за шунтирования диодом выходной цепи выпрямителя в кривой напряжения ud (рис. 6.7, б) на интервалах а создаются нулевые паузы. Интервалы проводимости тиристоров 1 и Т2 сокращаются до значения я - а (рис. 6.7, г, д). Поскольку рассматривается случай LH - -оо, ток 1й идеально сглажен (рис. о./, в), а таки t t (рИс. 6.7, г, д) имеют вид импульсов прямоуголь-
